    氣動襯氟球閥


    產品展示>> 耐腐蝕閥門>>氣動襯氟球閥




    一、氣動襯氟球閥 產品概述




            上海川滬閥門有限公司生產的氣動襯氟球閥，是由角行程氣動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。根據工作條件，提供氣動襯氟防爆球閥。


        	特點：

            1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。

            2.體積小，重量輕，結構簡單，安裝維修方便。

            3.流阻小，流通能力大。


            適用場景:

            適用于強酸、強堿等腐蝕性介質。




    二、氣動襯氟球閥 產品圖片

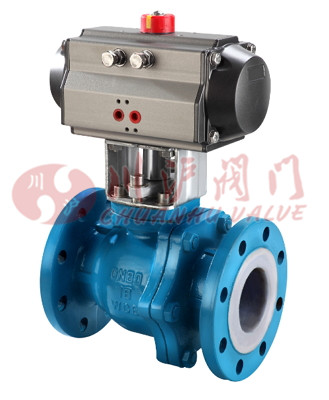

                	氣動襯氟球閥
                    氣動襯氟球閥




                	氣動襯氟球閥

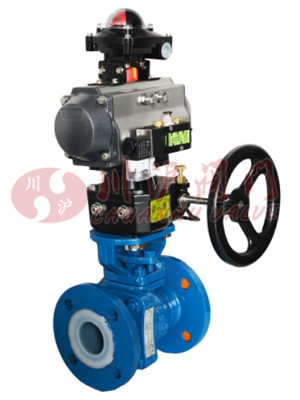

                    氣動襯氟球閥(帶手輪\電磁閥\閥位反饋)






    三、氣動襯氟球閥 零部件參數






                  零件名稱
                  材料名稱




                  閥體、閥蓋
                  WCB+F46
                  304(CF8)+F46
                  316(CF8M)+F46
                  316L(CF3M)+F46




                  球體
                  2Cr13+氮化處理+46
                  304+46
                  316+46
                  316L+46




                  閥桿
                  2Cr13+46
                  304+46
                  316+46
                  316L+46




                  閥座密封圈
                  PTFE、碳素纖維＋PTFE




                  密封填料
                  聚四氟乙烯填料






    四、氣動襯氟球閥 技術參數






                公稱通徑
                15
                20
                25
                32
                40
                50
                65
                80
                100
                125
                150
                200
                250
                300




                公稱壓力(MPa)
                PN1.0、1.6MPa




                泄漏量
                軟密封：零泄漏




                閥體形式
                兩段式閥體(浮動球體)
                兩段式閥體(固定球體)




                閥芯形式
                "O"型球形閥芯




                密封填料
                聚四氟乙烯(PTFE)




                連接形式
                法蘭




                可調范圍
                DN15-65
                DN80-300




                250:1




                基本誤差
                帶定位器：小于全行程的±2%




                死區
                帶定位器：小于全行程的2%




                適用溫度
                密封面




                PTFE≤180℃




                配置執行機構
                GT、AT、AR、AW系列單雙作用氣動執行機構




                控制方式
                開關兩位控制、4-20mA模擬量控制






    五、氣動襯氟球閥 執行機構參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)










    六、氣動襯氟球閥 結構圖

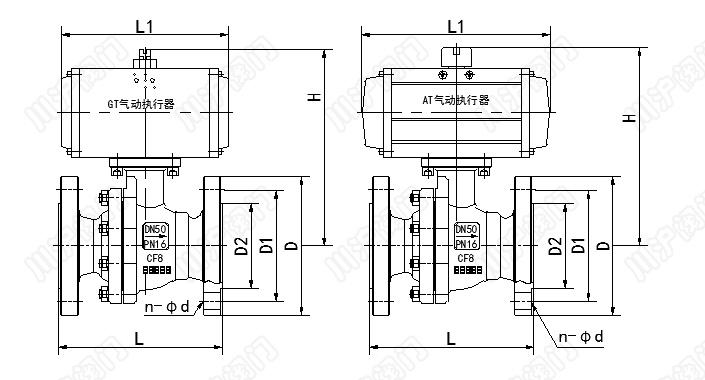

          	氣動襯氟球閥結構圖





    七、氣動襯氟球閥 連接尺寸






              公稱通徑DN(mm)
              主要尺寸
              法蘭尺寸




              PN1.6MPa
              PN2.5MPa




              L
              H
              L1
              D
              D1
              D2
              n-φd
              D
              D1
              D2
              n-φd




              15
              130
              185
              140
              95
              65
              46
              4-14
              95
              65
              46
              4-14




              20
              140
              191
              140
              105
              75
              45
              4-14
              105
              75
              56
              4-14




              25
              150
              193
              140
              115
              85
              65
              4-14
              115
              85
              65
              4-14




              32
              165
              212
              164
              140
              100
              76
              4-18
              140
              100
              76
              4-18




              40
              180
              217
              164
              150
              110
              84
              4-18
              150
              110
              84
              4-18




              50
              200
              260
              190
              165
              125
              99
              4-18
              165
              125
              99
              4-18




              65
              220
              293
              210
              185
              145
              118
              4-18
              185
              145
              118
              8-18




              80
              250
              323
              247
              200
              160
              132
              8-18
              200
              160
              132
              8-18




              100
              280
              382
              276
              220
              180
              156
              8-18
              235
              190
              156
              8-22




              125
              320
              468
              348
              250
              210
              184
              8-18
              270
              220
              184
              8-26




              150
              360
              510
              378
              285
              240
              211
              8-22
              300
              250
              211
              8-26




              200
              400
              655
              524
              340
              295
              266
              12-22
              360
              310
              274
              12-26




              250
              630
              /
              /
              405
              355
              319
              12-26
              425
              370
              330
              12-30




              300
              750
              /
              /
              460
              410
              370
              12-26
              485
              430
              389
              16-30







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
