    襯氟截止閥






    一、襯氟截止閥 產品概述




    襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

      襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

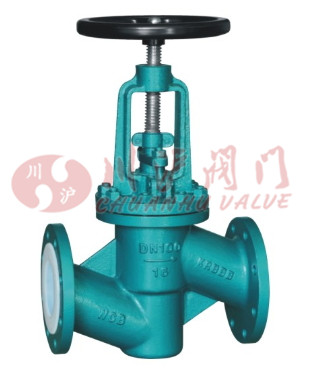

    二、襯氟截止閥 產品圖片







          襯氟截止閥




          襯氟截止閥





    三、襯氟截止閥 零部件材料







          零件名稱
          灰鑄鐵
          鑄鋼
          不銹鋼
          超低碳不銹鋼




          Z
          C
          P
          R
          PL
          RL




          閥體、閥蓋
          HT250
          WCB
          CF8
          CF8M
          CF3
          CF3M




          球體
          WCB
          WCB
          CF8
          CF8M
          CF3
          CF3M




          襯里層/閥座
          FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）




          填料壓蓋
          HT250
          WCB
          CF8
          CF8M
          CF3
          CF3M




          填料
          PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯




          螺栓
          35
          35
          1Cr17Ni2
          1Cr17Ni2
          1Cr18Ni9
          1Cr18Ni9




          螺母
          45
          45
          0Cr18Ni9
          0Cr18Ni9
          0Cr18Ni9
          0Cr18Ni9




          手柄
          WCC
          WCC
          WCC
          WCC
          WCC
          WCC





    四、襯氟截止閥 執行標準







          設計標準
          GB12233/GB12233




          結構長度
          GB12221




          法蘭標準
          JB/T79-94




          GB9113.1-26




          檢驗試驗
          GB/T13927




          驅動方式
          手動、電動、氣動

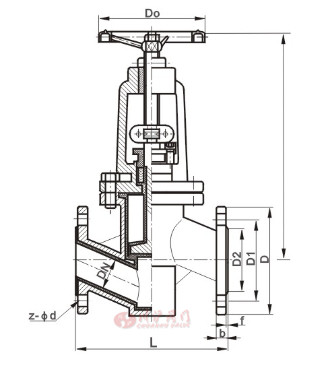

    五、襯氟截止閥 結構圖







          襯氟截止閥





    六、襯氟截止閥 連接尺寸







            公稱通徑
            標準值
            參考值




            DN(mm)
            NPS(inch)
            L
            D
            D1
            D2
            f
            b
            Z-φd
            W
            D0
            H
            WT(Kg)




            PN   1.0MPa




            15
            1/2
            130
            95
            65
            45
            2
            14
            4-φ14
            100
            235
            260
            6.5




            20
            3/4
            150
            105
            75
            55
            2
            16
            4-φ14
            100
            240
            265
            7




            25
            1
            160
            115
            85
            65
            2
            16
            4-φ14
            120
            245
            270
            7.87




            32
            11/4
            180
            135
            100
            78
            2
            18
            4-φ18
            140
            255
            285
            11




            40
            11/2
            200
            145
            110
            85
            3
            18
            4-φ18
            140
            285
            315
            13




            50
            2
            230
            160
            125
            100
            3
            20
            4-φ18
            160
            295
            330
            15




            65
            21/2
            290
            180
            145
            120
            3
            20
            4-φ18
            180
            350
            395
            23




            80
            3
            310
            195
            160
            135
            3
            22
            4-φ18
            240
            395
            445
            38




            100
            4
            350
            215
            180
            155
            3
            22
            8-φ18
            240
            450
            490
            42




            125

            5
            400
            245
            210
            185
            3
            24
            8-φ18
            280
            525
            555
            55




            150
            6
            480
            280
            240
            210
            3
            24
            8-φ23
            320
            605
            645
            77




            200
            8
            495
            335
            295
            265
            3
            26
            8-φ23
            360
            645
            765
            135




            250
            10
            622
            390
            350
            320
            3
            28
            12-φ23
            400
            685
            805
            220




            300
            12
            698
            440
            400
            368
            4
            28
            12-φ23
            400
            710
            814
            277




            350
            14
            787
            500
            460
            428
            4
            30
            16-φ23
            450
            750
            855
            320




            PN   1.6MPa




            15
            1/2
            130
            95
            65
            45
            2
            14
            4-φ14
            100
            240
            265
            7




            20
            3/4
            150
            105
            75
            55
            2
            16
            4-φ14
            100
            245
            270
            7.6




            25
            1
            160
            115
            85
            65
            2
            16
            4-φ14
            120
            250
            270
            8.2




            32
            11/4
            180
            135
            100
            78
            2
            18
            4-φ18
            140
            260
            290
            12




            40
            11/2
            200
            145
            110
            85
            3
            18
            4-φ18
            140
            285
            320
            14




            50
            2
            230
            160
            125
            100
            3
            20
            4-φ18
            160
            300
            335
            18




            65
            21/2
            290
            180
            145
            120
            3
            20
            4-φ18
            180
            355
            400
            26




            80
            3
            310
            195
            160
            135
            3
            22
            8-φ18
            240
            400
            450
            40




            100
            4
            350
            215
            180
            155
            3
            24
            8-φ18
            240
            455
            495
            50




            125
            5
            400
            245
            210
            185
            3
            26
            8-φ18
            280
            530
            560
            65




            150
            6
            480
            280
            240
            210
            3
            28
            8-φ23
            320
            610
            650
            85




            200
            8
            495
            335
            295
            265
            3
            30
            12-φ23
            360
            650
            770
            150




            250
            10
            622
            405
            355
            320
            3
            32
            12-φ25
            400
            690
            810
            245




            300
            12
            698
            460
            410
            375
            4
            34
            12-φ25
            400
            730
            845
            295






        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
