    氣動襯氟蝶閥


    產品展示>> 耐腐蝕閥門>>氣動襯氟蝶閥




    一、氣動襯氟蝶閥 產品概述




上海川滬閥門有限公司生產的氣動襯氟蝶閥D671F46采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

        	特點：

            1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

            2、操力矩小，操作方便，省力靈巧。

            3、可以任何位置安裝，維修方便。

            4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

            5、密封材料耐老化、耐腐蝕，使用壽命長等特點。


            適用場景:

            氣動襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

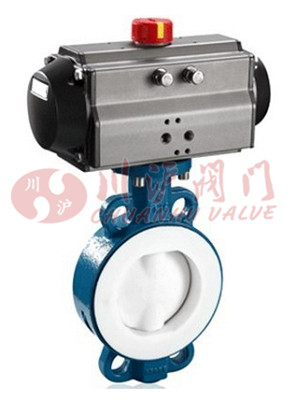

    二、氣動襯氟蝶閥 產品圖片






                	氣動襯氟蝶閥
                    氣動襯氟蝶閥




                	氣動襯氟蝶閥(對夾式)
                    氣動襯氟蝶閥(法蘭式)






    三、氣動襯氟蝶閥 零部件材料






                  零件名稱
                  材料




                  閥體
                  (球墨鑄鋼、鑄鋼、不銹鋼)+F46




                  蝶板
                  (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46




                  閥桿
                  2Cr13、不銹鋼




                  填料
                  O型圈、柔性石墨






    四、氣動襯氟蝶閥 技術參數






                  公稱通經DN(mm)
                  50～1600




                  公稱壓力PN(MPa)
                  0.6
                  1.0
                  1.6




                  密封試驗(MPa)
                  0.66
                  1.1
                  1.76




                  強度試驗(MPa)
                  0.9
                  1.5
                  2.4




                  適用溫度
                  氟橡膠：-20℃～180℃




                  適用介質
                  水、空氣、天然氣、油品及弱腐蝕性流體




                  泄漏率
                  符合GB/T13927-92標準




                  驅動方式
                  氣動




                  配置執行機構
                  GT、AT、AW系列單雙作用氣動執行器




                  控制方式
                  開關兩位控制、4～20mA模擬量信號控制






    五、氣動襯氟蝶閥 執行器參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)









    六、氣動襯氟蝶閥 性能規范






                公稱通徑
                DN（mm）
                50～1600




                公稱壓力
                PN（MPa）
                0.6
                1.0
                1.6




                試驗壓力
                強度試驗
                0.9
                1.5
                2.4




                密封試驗
                0.66
                1.1
                1.76




                氣密封試驗
                0.6
                0.6
                0.6




                適用介質
                各類強腐蝕性介質

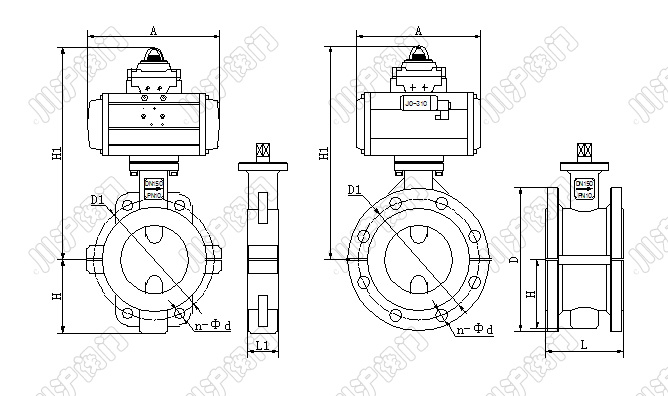

    七、氣動襯氟蝶閥 結構圖






              	氣動襯氟蝶閥-圖紙





    八、氣動襯氟蝶閥 連接尺寸






            公稱通經(DN)
            主要尺寸
            法蘭尺寸




            L
            L1
            H
            H1
            A
            1.0MPa
            1.6MPa




            D
            D1
            n-Фd
            D
            D1
            n-Фd




            50
            108
            43
            63
            315
            180
            165
            125
            4-18
            165
            125
            4-18




            65
            112
            46
            70
            330
            180
            185
            145
            4-18
            185
            145
            4-18




            80
            114
            46
            83
            390
            245
            200
            160
            4-18
            200
            160
            8-18




            100
            127
            52
            105
            431
            240
            220
            180
            8-18
            220
            180
            8-18




            125
            140
            56
            115
            455
            240
            250
            210
            8-18
            250
            210
            8-18




            150
            140
            56
            137
            626
            350
            285
            240
            8-22
            285
            240
            8-22




            200
            152
            60
            164
            720
            350
            340
            295
            8-22
            340
            295
            12-22




            250
            165
            68
            206
            800
            550
            395
            350
            12-22
            405
            355
            12-26




            300
            178
            78
            230
            860
            600
            445
            400
            12-22
            460
            410
            12-26




            350
            190
            78
            248
            883
            600
            505
            460
            16-22
            520
            470
            12-26




            400
            216
            102
            289
            972
            600
            565
            515
            16-26
            580
            525
            16-26




            450
            222
            114
            320
            1043
            750
            615
            565
            20-26
            640
            585
            16-30




            500
            229
            127
            342
            1098
            750
            670
            620
            20-26
            715
            650
            20-30




            600
            267
            154
            413
            1236
            750
            780
            725
            20-30
            840
            770
            20-33




            700
            430
            165
            478
            1431
            750
            895
            840
            24-30
            910
            840
            24-36




            800
            470
            190
            525
            1488
            750
            1015
            950
            24-33
            1025
            950
            24-39




            900
            510
            203
            585
            1615
            1250
            1115
            1050
            28-33
            1125
            1050
            28-39




            1000
            550
            216
            640
            1765
            1500
            1230
            1160
            28-36
            1255
            1170
            28-42




            1200
            630
            254
            755
            1976
            1500
            1455
            1380
            32-39
            1485
            1390
            32-48







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
