    產品展示>> 耐腐蝕閥門>>手動管夾閥




    一、手動管夾閥 產品概述




            上海川滬閥門有限公司生產的手動管夾閥主要結構型式：

            手動管夾閥由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。

            1、工作原理：

            當順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。

            2、注意事項：

            因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他工具開閉。

            3、安裝與維護：

            ①手動管夾閥在管道上任意安裝，沒有介質流向限制。

            ②手動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。手動管夾閥很少需要其他零件庫存。



    二、手動管夾閥 產品圖片

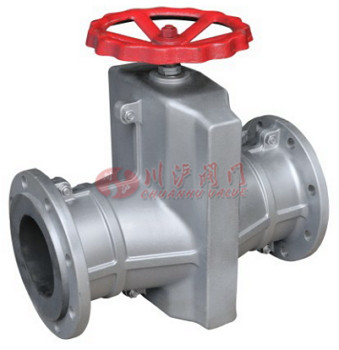

                	手動管夾閥




                	手動管夾閥






    三、手動管夾閥 材質參數






                    名稱
                    材質




                    閥體
                    鋁合金、鑄鐵、鑄鋼





                    橡膠套管
                    橡膠





                    大小閥桿
                    鑄銅、碳鋼





                    壓板
                    鑄鐵





                    拉桿
                    |鑄鐵





                    托架
                    球墨鑄鐵





                    手輪
                    鑄鐵






    四、手動管夾閥 主要性能規范






                  適用溫度
                  適用介質





                  ≤85℃
                  礦漿、磨料、干濕型粉塵類





    五、手動管夾閥 結構圖

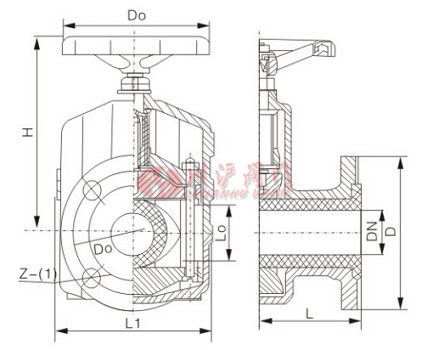

          	手動管夾閥結構圖





    六、手動管夾閥 安裝尺寸






              公稱通徑 (DN)
              公稱壓力 (MPa)
              工作壓力 (MPa)
              L
              L1
              Lo
              D
              D1
              Do
              H
              Z-D
              重量

                (kg)




              25
              0.6
              0.6
              142
              124
              31
              115
              85
              120
              150
              4-14
              3




              32
              160
              145
              40
              *140
              100
              140
              174
              4-18
              4.5




              40
              180
              157
              50
              *150
              110
              140
              186
              4-18
              5.5




              50
              210
              160
              60
              160
              125
              160
              205
              4-18
              7.5




              65
              250
              199
              74
              180
              145
              160
              238
              4-18
              9.0




              80
              300
              222
              88
              195
              160
              200
              241
              4-18
              13.5




              100
              350
              250
              106
              215
              180
              240
              301
              8-18
              20




              125
              430
              318
              134
              245
              210
              280
              360
              8-18
              27.5




              150
              500
              350
              158
              280
              240
              320
              405
              8-23
              43




              200
              0.4
              0.4
              650
              446
              206
              335
              295
              560
              545
              8-23
              85




              250
              800
              516
              256
              *395
              350
              560
              632
              12-23
              138




              300
              950
              562
              304
              *445
              400
              620
              741
              12-23
              195







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
