    鋁合金氣動管夾閥


    產品展示>> 耐腐蝕閥門>>鋁合金氣動管夾閥




    一、鋁合金氣動管夾閥 產品概述




            上海川滬閥門有限公司生產的鋁合金氣動管夾閥主要結構形式：
            本閥門由閥體、橡膠管套、閥蓋等零件組成。

            2、工作原理：

            控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態.因?yàn)楣芴變?nèi)有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因?yàn)榱黧w壓力而變化.當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。

            3、安裝及維護：

            鋁合金氣動管夾閥在管道上任意安裝，沒有介質流向限制。

            鋁合金氣動管夾閥維護成本低，只需根據實際使用情況更換橡膠管套。

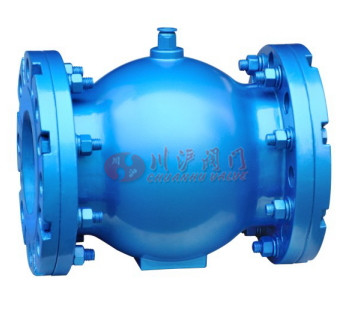

    二、鋁合金氣動管夾閥 產品圖片






                	鋁合金氣動管夾閥




                	鋁合金氣動管夾閥






    三、鋁合金氣動管夾閥 材質參數






                    名稱
                    材質




                    閥體
                    鋁合金




                    橡膠套管
                    橡膠







    四、鋁合金氣動管夾閥 主要性能規范






                  適用溫度
                  適用介質





                  ≤85℃
                  礦漿、磨料、干濕型粉塵類

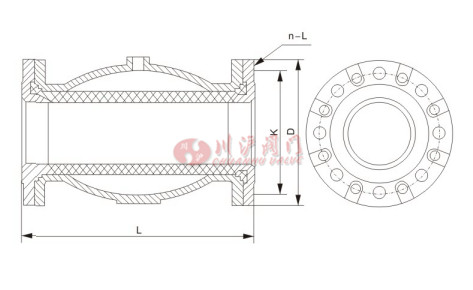

    五、鋁合金氣動管夾閥 結構圖






          	鋁合金氣動管夾閥結構圖





    六、鋁合金氣動管夾閥 安裝尺寸






        	  口徑
        	  L
        	  H
        	  D
        	  K
        	  n-L




              DN40
              150
              40
              145
              110
              4-18




              DN50
              180
              60
              160
              125
              4-18




              DN65
              180
              60
              180
              145
              4-18




              DN80
              220
              75
              195
              160
              4-18




              DN100
              280
              95
              215
              180
              8-18




              DN125
              345
              120
              245
              210
              8-18




              DN150
              414
              145
              280
              240
              8-23




              DN200
              550
              182
              335
              295
              8-23




              DN250
              680
              229
              390
              350
              12-23




              DN300
              820
              278
              440
              400
              12-23







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
