    電動管夾閥





    一、電動管夾閥 產品概述




            上海川滬閥門有限公司生產的電動管夾閥主要結構型式：

            電動管夾閥是由管夾閥和多回轉電動執行器組成，多回轉電動執行器分為戶外型、整體型、防爆型，適用于不同工況的要求。當電動頭順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。

           電動管夾閥安裝與維護：

            ①電動管夾閥在管道上任意安裝，沒有介質流向限制。

            ②電動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。電動管夾閥很少需要其他零件庫存。

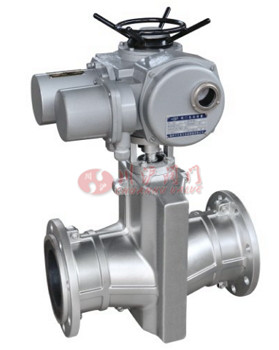

    二、電動管夾閥 產品圖片






                	電動管夾閥




                	電動管夾閥






    三、電動管夾閥 材質參數






                    名稱
                    材質




                    閥體
                    鋁合金、鑄鐵、鑄鋼





                    橡膠套管
                    橡膠





                    大小閥桿
                    鑄銅、碳鋼





                    壓板
                    鑄鐵





                    拉桿
                    |鑄鐵





                    托架
                    球墨鑄鐵





                    手輪
                    鑄鐵






    四、電動管夾閥 主要性能規范






                  適用溫度
                  適用介質





                  ≤85℃
                  礦漿、磨料、干濕型粉塵類

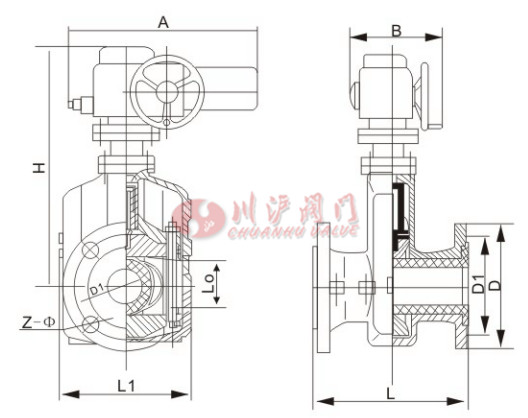

    五、電動管夾閥 結構圖






          	電動管夾閥結構圖





    六、電動管夾閥 安裝尺寸






              公稱

                通徑

                (DN)
              公稱

                壓力

                (Mpa)
              工作

                壓力

                (Mpa)
              L1
              Lo
              D
              D1
              Z-O
              H




              25
              0.6
              0.6
              124
              31
              115
              85
              4-14
              一




              32
              145
              40
              140
              100
              4-18
              一




              40
              157
              50
              150
              110
              4-18
              ■




              50
              160
              60
              160
              125
              4-18
              -




              65
              199
              74
              180
              145
              4-18
              一




              80
              222
              88
              195
              160
              4-18
              o




              100
              250
              106
              215
              180
              8-18
              o




              125
              318
              134
              245
              210
              8-18
              一




              150
              350
              158
              280
              240
              8-23
              1000




              200
              0.4
              0.4
              446
              206
              335
              295
              8-23
              1174




              250
              516
              256
              395
              350
              12-23
              一




              300
              562
              304
              445
              400
              12-23
              一




              采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa)







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
