    氣動管夾閥





    一、氣動管夾閥 產品概述




            上海川滬閥門有限公司生產的氣動管夾閥主要結構型式：

            氣動管夾閥是由管夾閥和氣動執行器組成，可選配控制附件：電磁閥、限位開關和空氣減壓閥達到對管道介質開關控制，選配閥門定位器，實現對管道介質流量大小的調節。

           氣動管夾閥安裝與維護：

            ①氣動管夾閥在管道上任意安裝，沒有介質流向限制。

            ②氣動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。氣動管夾閥很少需要其他零件庫存。

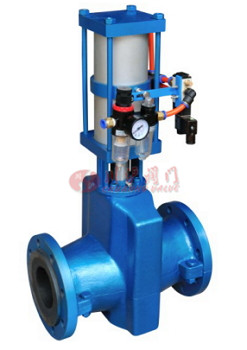

    二、氣動管夾閥 產品圖片






                	氣動管夾閥




                	氣動管夾閥






    三、氣動管夾閥 材質參數






                    名稱
                    材質




                    閥體
                    鋁合金、鑄鐵、鑄鋼





                    橡膠套管
                    橡膠





                    大小閥桿
                    鑄銅、碳鋼





                    壓板
                    鑄鐵





                    拉桿
                    |鑄鐵





                    托架
                    球墨鑄鐵





                    手輪
                    鑄鐵






    四、氣動管夾閥 主要性能規范






                  適用溫度
                  適用介質





                  ≤85℃
                  礦漿、磨料、干濕型粉塵類

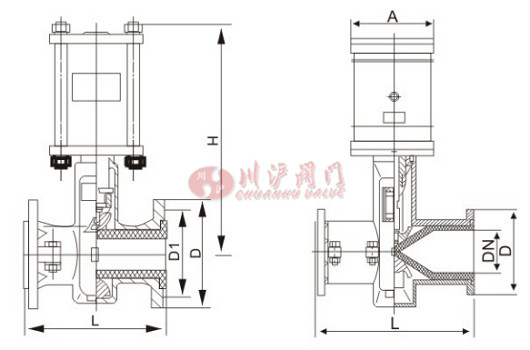

    五、氣動管夾閥 結構圖






          	氣動管夾閥結構圖





    六、氣動管夾閥 安裝尺寸






              公稱通徑 (DN)
              公稱壓力 (MPa)
              工作壓力

                (MPa)
              L
              L1
              D
              D1
              Z-0




              25
              0.6
              0.6
              160
              124
              115
              85
              4-14




              32
              165
              145
              140
              100
              4-18




              40
              190
              157
              150
              110
              4-18




              50
              210
              160
              160
              125
              4-18




              65
              250
              199
              180
              145
              4-18




              80
              300
              222
              195
              160
              4-18




              100
              350
              250
              215
              180
              8-18




              125
              430
              318
              245
              210
              8-18




              150
              500
              350
              280
              240
              8-23




              200
              0.4
              0.4
              650
              446
              335
              295
              8-23




              250
              800
              516
              395
              350
              12-23




              300
              950
              562
              445
              400
              12-23




              采用標準設計與制造：Q/JBGN02結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa)







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
