    衛生級快裝球閥


    產品展示>> 衛生級閥門>>衛生級快裝球閥




    一、衛生級快裝球閥 產品概述




             衛生級快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

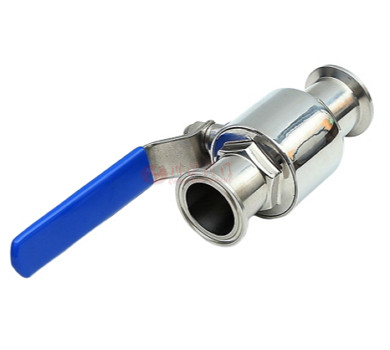

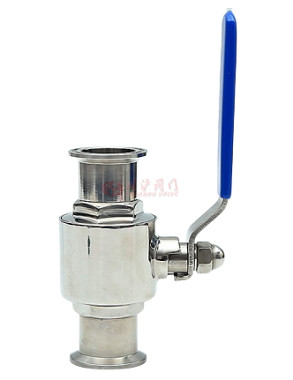

    二、衛生級快裝球閥 產品圖片






                  衛生級快裝球閥
                  衛生級快裝球閥




                  衛生級快裝球閥
                  衛生級快裝球閥






    三、衛生級快裝球閥 技術參數






                  產品型號
                    Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL




                    工作溫度
                    -10~135℃、滅菌溫度150℃（Max20min）




                    閥體材質
                    不銹鋼SUS304、SUS316、SUS316L




                    密封材料
                    聚四氟乙烯PTFE




                    表面拋光精度
                    內外鏡面拋光Ra＜0.4um




                    驅動方式
                    手動、氣動、或電動




                    工作壓力
                    0-16bar




                    結構形式
                    浮動直通式

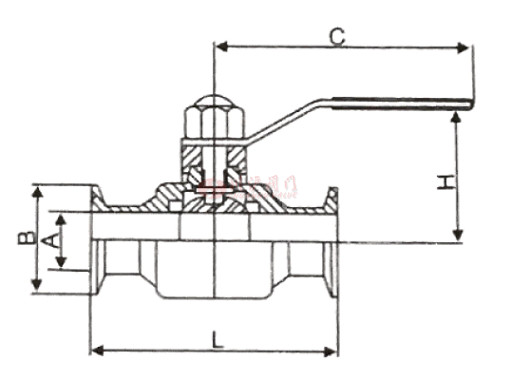

    四、衛生級快裝球閥 結構圖






				衛生級快裝球閥結構圖





    五、衛生級快裝球閥 連接標準和尺寸






			規格
			SIZE
			A
			B
			C
			L
			 KG




			管道外徑
			1英寸=25.4
			通徑
			卡盤通徑
			手柄
			總長度
			重量




			c12.7
			1/2
			10
			25.4
			100
			85
			0.3




			c19
			3/4
			16
			50.5
			120
			100
			0.6




			c25
			1
			22
			50.5
			130
			105
			0.7




			c32
			1-1/4
			29
			50.5
			140
			120
			0.8




			c38
			1-1/2
			35
			50.5
			160
			136
			1.0




			c45
			1-3/4
			42
			64
			170
			145
			1.6




			c51
			2
			47
			64
			175
			160
			1.7




			c57
			2-1/4
			52
			77
			195
			162
			2.4




			c63.5
			2-1/2
			58
			77
			200
			170
			2.6




			c76
			3
			71
			91
			250
			195
			4




			c89
			3-1/2
			83
			106
			260
			235
			5.9




			c102
			4
			97
			119
			290
			270
			8.3




			c133
			5
			125
			145
			350
			290
			14







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。







        	 下載：上海川滬閥門有限公司-產品樣本-衛生級快裝球閥.PDF
