    快裝三通球閥





    一、快裝三通球閥 產品概述




             快裝三通球閥也叫衛生級卡箍三通球閥，閥芯有三通L型和三通T型之分，其中三通L型球閥多用于介質流向的切換流向使用，三通T型球閥可用于調節分配個管道流量大小，也可以用于2條管路合流為1路使用。閥門多和氣動執行器組成氣動三通球閥，或和電動執行器組成電動三通球閥，可以靈活與中控系統集成，做自動化控制流量大小來使用。

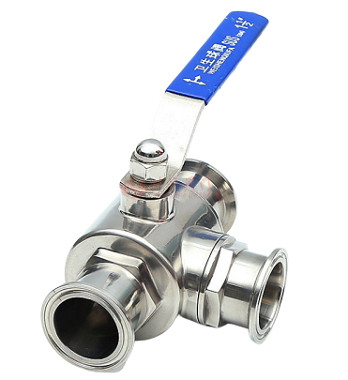

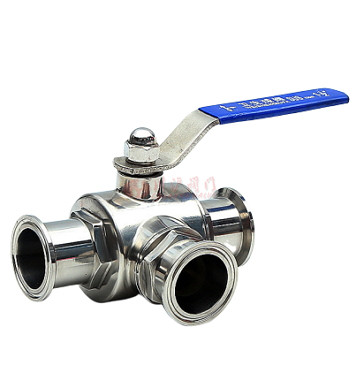

    二、快裝三通球閥 產品圖片






                  快裝三通球閥
                  快裝三通球閥




                  快裝三通球閥
                  快裝三通球閥






    三、快裝三通球閥 技術參數






                  產品型號
                    Q84F/Q85F-10P、Q84F/Q85F-16P、Q84F/Q85F-16R、Q84F/Q85F-16RL




                    工作溫度
                    -10~135℃、滅菌溫度150℃（Max20min）




                    閥體材質
                    不銹鋼SUS304、SUS316、SUS316L




                    閥門流向
                    三通L型、三通T型




                    密封材料
                    聚四氟乙烯PTFE




                    表面拋光精度
                    內外鏡面拋光Ra＜0.4um




                    驅動方式
                    手動、氣動、或電動




                    工作壓力
                    0-16bar




                    結構形式
                    浮動直通式

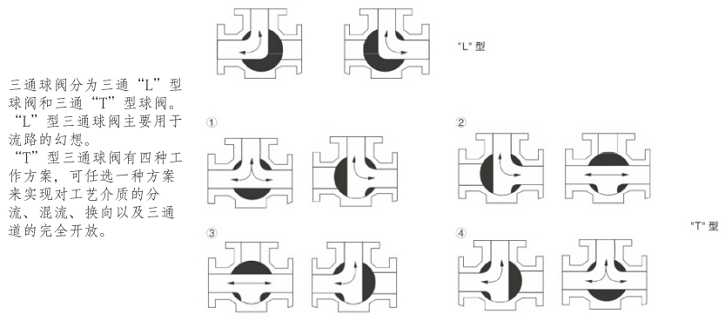

    四、快裝三通球閥 三通流向圖






				快裝三通球閥三通流向圖

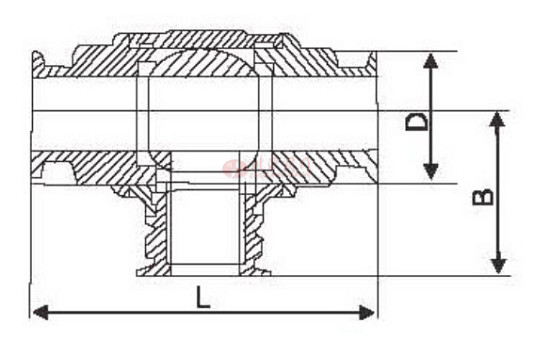

    五、快裝三通球閥 結構圖






				快裝三通球閥結構圖





    六、快裝三通球閥 連接標準和尺寸






			規格
			D
			B
			L
			重量KG




			c19
			50.5
			54
			108
			0.9




			c25
			50.5
			60
			120
			1.1




			c32
			50.5
			64
			128
			1.3




			c38
			50.5
			72
			144
			1.8




			c51
			64
			84
			168
			2.7




			c63
			77
			90
			180
			4




			c76
			91
			110
			220
			7.2




			c89
			106
			122
			244
			9.8




			c102
			119
			235
			270
			13







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








        	 下載：上海川滬閥門有限公司-產品樣本-快裝三通球閥.PDF




         快裝三通球閥鏈接：http://www.yhshare.com/products/weishengjitiaojiefa/kzstqf.html
