    高平臺快裝三通球閥


    產品展示>> 衛生級閥門>>高平臺快裝三通球閥




    一、高平臺快裝三通球閥 產品概述




             高平臺快裝三通球閥也叫衛生級卡箍三通球閥，閥芯有三通L型和三通T型之分，其中三通L型球閥多用于介質流向的切換流向使用，三通T型球閥可用于調節分配個管道流量大小，也可以用于2條管路合流為1路使用。閥門多和氣動執行器組成氣動三通球閥，或和電動執行器組成電動三通球閥，可以靈活與中控系統集成，做自動化控制流量大小來使用。




    二、高平臺快裝三通球閥 產品圖片

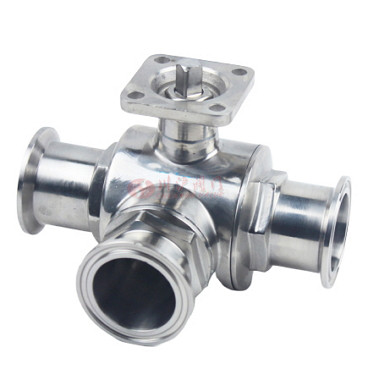

                  高平臺快裝三通球閥

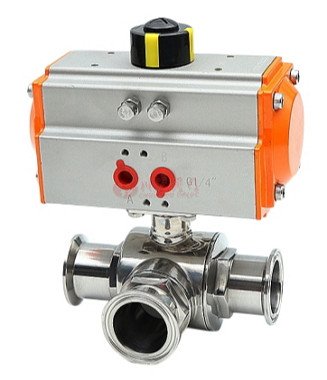

                  高平臺氣動快裝三通球閥




                  高平臺快裝三通球閥
                  高平臺氣動快裝三通球閥






    三、高平臺快裝三通球閥 技術參數






                  產品型號
                    Q84F/Q85F-10P、Q84F/Q85F-16P、Q84F/Q85F-16R、Q84F/Q85F-16RL




                    工作溫度
                    -10~135℃、滅菌溫度150℃（Max20min）




                    閥體材質
                    不銹鋼SUS304、SUS316、SUS316L




                    閥門流向
                    三通L型、三通T型




                    密封材料
                    聚四氟乙烯PTFE




                    表面拋光精度
                    內外鏡面拋光Ra＜0.4um




                    驅動方式
                    手動、氣動、或電動




                    工作壓力
                    0-16bar




                    結構形式
                    浮動直通式





    四、高平臺快裝三通球閥 三通流向圖






				高平臺快裝三通球閥三通流向圖

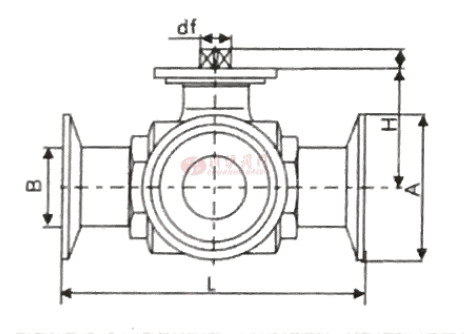

    五、高平臺快裝三通球閥 結構圖






				高平臺快裝三通球閥結構圖





    六、高平臺快裝三通球閥 連接標準和尺寸






			規格
			df
			A卡
			B內
			L
			H1
			重量KG




			c19
			9.5
			50.5
			16
			108
			10
			0.87




			c25
			9.5
			50.5
			22
			120
			10
			1.1




			c32
			9.5
			50.5
			29
			128
			10
			1.3




			c38
			11.5
			50.5
			35
			144
			10
			1.724




			c51
			11.5
			64
			48
			168
			10
			2.602




			c63
			13.5
			77
			59
			180
			10
			4.0




			c76
			18
			91
			72
			220
			16
			7.12




			c89
			18
			106
			85
			244
			16
			9.43




			c102
			18
			119
			98
			270
			16
			10.32







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








        	 下載：上海川滬閥門有限公司-產品樣本-高平臺快裝三通球閥.PDF
