    不銹鋼氣動蝶閥





    一、不銹鋼氣動蝶閥 產品概述




             不銹鋼氣動蝶閥是由不銹鋼氣缸和不銹鋼衛生級蝶閥組成，閥門為一體化不銹鋼材料設計，所以稱之為不銹鋼氣動蝶閥，多應用于潔凈場合使用，如食品加工、制藥行業、化妝品行業、乳制品加工、啤酒和飲料生產等場合。不銹鋼氣缸為單作用氣缸，可以實現斷氣復位功能，常配兩位三通電磁閥、或與閥門定位器連接，由4-20mA信號控制閥門開度大小實現對介質流量大小的調節。

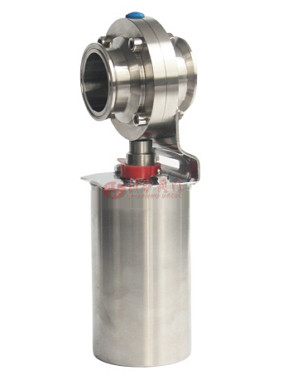

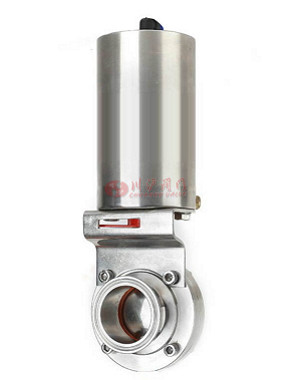

    二、不銹鋼氣動蝶閥 產品圖片






                  不銹鋼氣動蝶閥
                  不銹鋼氣動蝶閥




                  不銹鋼氣動蝶閥
                  不銹鋼氣動蝶閥






    三、不銹鋼氣動蝶閥 技術參數






                  產品型號
                    D71X-10P、D71X-16P、D71X-16R、D71X-16RL




                    工作溫度
                    ≤80℃




                    閥體材質
                    不銹鋼SUS304、SUS316、SUS316L




                    密封材料
                    硅橡膠、氟橡膠、聚四氟乙烯




                    表面拋光精度
                    內外鏡面拋光Ra＜0.4um




                    驅動方式
                    手動、氣動、或電動




                    工作壓力
                    0-16bar




                    連接形式
                    快裝式、外螺紋式、焊接式、對夾式

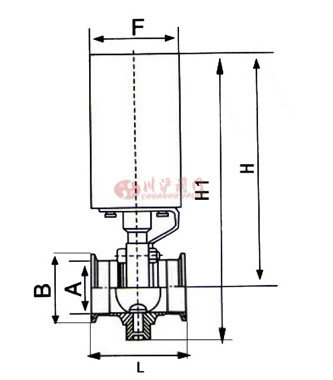

    四、不銹鋼氣動蝶閥 結構圖






				不銹鋼氣動蝶閥結構圖





    五、不銹鋼氣動蝶閥 連接標準和尺寸






			規格
			英寸
			B
			A
			L
			H
			H1




			19
			3/4"
			50.5
			16
			66
			205
			245




			25
			1"
			50.5
			22
			66
			205
			245




			32
			1 1/4"
			50.5
			29
			66
			205
			245




			38
			1 1/2”
			50.5
			35
			70
			205
			245




			45
			1 3/4"
			64
			42
			70
			210
			250




			51
			2"
			64
			48
			70
			215
			255




			57
			2 1/4"
			77.5
			53
			76
			220
			265




			63
			2 1/2"
			77.5
			59
			76
			225
			265




			76
			3"
			91
			72
			80
			230
			285




			89
			3 1/2"
			106
			85
			84
			235
			290




			102
			4"
			119
			98
			85
			240
			295







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








        	 下載：上海川滬閥門有限公司-產品樣本-不銹鋼氣動蝶閥.PDF
