    電動衛生級球閥


    產品展示>> 衛生級閥門>>電動衛生級球閥




    一、電動衛生級球閥 產品概述




            上海川滬閥門有限公司生產的電動衛生級球閥，是由電動執行機構和衛生級球閥組成，也稱為電動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。


        	特點：

            1.密封性能好。

            2.體積小，重量輕，結構簡單，安裝維修方便。

            3.流阻小，流通能力大。


            適用場景:

            廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

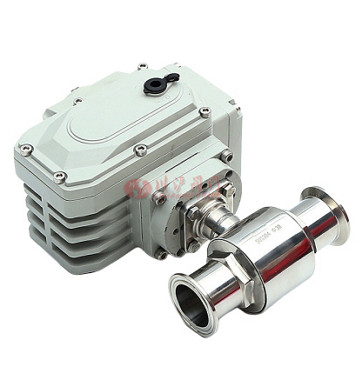

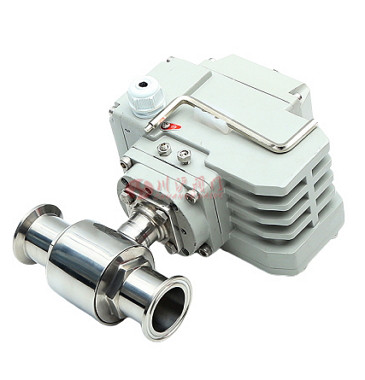

    二、電動衛生級球閥 產品圖片






                	電動衛生級球閥
                    電動衛生級球閥




                	電動衛生級球閥
                    電動衛生級球閥






    三、電動衛生級球閥 零部件參數






                閥體
                304/316/316L不銹鋼




                閥軸
                不銹鋼




                球體
                304/316/316L不銹鋼




                閥座
                PTFE






    四、電動衛生級球閥 技術參數






                閥體形式
                二通式、三通式




                公稱通徑
                DN15～102mm




                公稱壓力
                PN1.0 MPa





                連接形式
                快裝式(卡箍式)、焊接式、螺紋式





                適用溫度
                PTFE≤180℃




                適用介質
                啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等




                產品特點
                安全衛生，密封好、使用壽命長






    五、電動衛生級球閥 執行機構參數






                  執行器類別
                  CH系列執行器參數
                  HQ系列執行器參數




                  電源電壓
                  標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V AC




                  輸出力矩
                  50N·M～2000N·M
                  50N·M～3000N·M




                  動作范圍
                  0～90° 0～360°
                  0～90°、0°～270°可選




                  控制方式
      			  開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)




                  動作時間
                  15秒/30秒/60秒
                  18S～112S




                  保護裝置
                  過熱保護
                  內置過熱保護、過載保護




                  環境溫度
                  -30°～60°
                  -20℃～+70℃




                  手動操作
                  同附帶手柄操作
                  機械離合機構，配手輪操作




                  機械限位
                  電氣、機械二重限位
                  2個外部調整螺栓




                  防護等級
                  IP65
                  IP65、IP67、可定制IP68




                  防爆等級
                  無防爆
                  ExdⅡ BT4,ExdⅡ CT6




                  位置測量
                  可選裝開關或電位計
                  電位計、比例控制單元




                  驅動電機
                  8W/E
                  鼠籠式異步電機




                  進線接口
                  PE1/2〞進線線鎖
                  2個 PF 3/4"




                  殼體材料
                  鋁合金
                  鋼，鋁合金，鋁青銅，聚碳酸脂




                  外涂層
                  干粉，環氧聚酯，具有超強防腐功能




                  采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

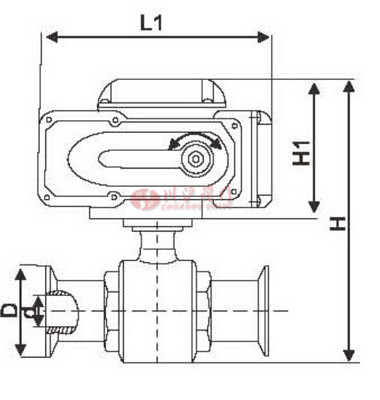

    六、電動衛生級球閥 結構圖






				電動衛生級球閥結構圖





    七、電動衛生級球閥 連接標準和尺寸






			規格
			D
			d
			H
			H1
			L1
			重量KG




			c19
			50.5
			16
			210
			132
			178
			3.2




			c25
			50.5
			22
			215
			132
			178
			3.3




			c32
			50.5
			29
			225
			132
			178
			3.5




			c38
			50.5
			35
			235
			132
			178
			3.7




			c45
			64
			42
			250
			132
			178
			4.0




			c51
			64
			47
			260
			132
			178
			4.3




			c57
			77
			52
			275
			132
			178
			4.8




			c63
			77
			58
			285
			132
			178
			5




			c76
			91
			72
			310
			153
			210
			8.8




			c89
			106
			85
			370
			170
			309
			21




			c102
			119
			98
			395
			185
			309
			23







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。







        	 下載：上海川滬閥門有限公司-產品樣本-電動衛生級球閥.PDF
