    高平臺衛生級球閥


    產品展示>> 衛生級閥門>>高平臺衛生級球閥




    一、高平臺衛生級球閥 產品概述




             高平臺球閥是用來方便氣動執行器和電動執行器連接而設計的球閥，閥門和支架為一體化設計，極大的方便了和驅動執行器進行連接。高平臺衛生級球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、高平臺衛生級球閥、氣動衛生級球閥和電動衛生級球閥等。

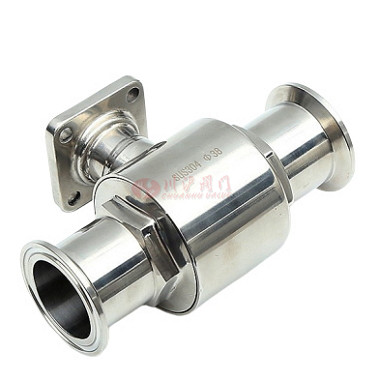

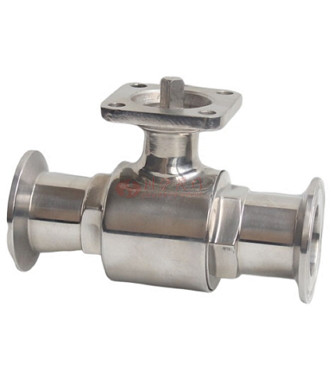

    二、高平臺衛生級球閥 產品圖片






                  高平臺衛生級球閥
                  高平臺衛生級球閥




                  高平臺衛生級球閥
                  高平臺衛生級球閥






    三、高平臺衛生級球閥 技術參數






                  產品型號
                    Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL




                    工作溫度
                    -10~135℃、滅菌溫度150℃（Max20min）




                    閥體材質
                    不銹鋼SUS304、SUS316、SUS316L




                    密封材料
                    聚四氟乙烯PTFE




                    表面拋光精度
                    內外鏡面拋光Ra＜0.4um




                    驅動方式
                    手動、氣動、或電動




                    工作壓力
                    0-16bar




                    結構形式
                    浮動直通式

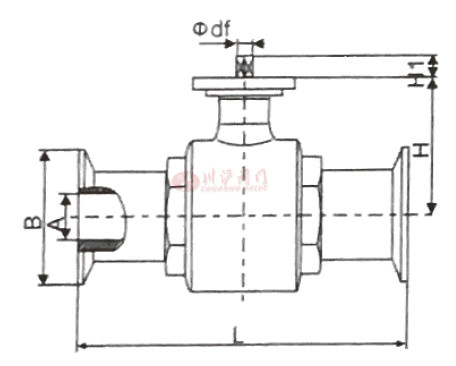

    四、高平臺衛生級球閥 結構圖






				高平臺衛生級球閥結構圖





    五、高平臺衛生級球閥 連接標準和尺寸






			規格
			cd
			D
			H1
			df
			L
			H
			重置KG




			c19
			16
			50.5
			10
			9.5
			100
			45
			0.615




			c25
			22
			50.5
			10
			9.5
			105
			46
			0.642




			c32
			29
			50.5
			10
			9.5
			120
			52
			0.819




			c38
			35
			50.5
			10
			11.5
			137
			62
			1.052




			c51
			48
			64
			10
			11.5
			160
			68
			1.756




			c57
			52
			77
			12
			13.5
			162
			70
			2.065




			c63
			58
			77
			12
			13.5
			170
			75
			2.625




			c76
			70
			91
			16
			18
			196
			103
			4.069




			c89
			85
			106
			16
			18
			235
			112
			5.962




			c102
			97
			119
			16
			18
			270
			125
			8.2







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








        	 下載：上海川滬閥門有限公司-產品樣本-高平臺衛生級球閥.PDF
