    蝸輪浮動球閥



    產品展示>> 球閥>>蝸輪浮動球閥




    一、蝸輪浮動球閥 產品概述




     上海川滬閥門有限公司生產蝸輪法蘭球閥可分為浮動蝸輪傳動球閥和固定蝸輪傳動球閥兩大類。浮動蝸輪傳動球閥的特點是球體可以自由浮動。根據密封座結構不同又分為固定密封座和帶活動密封座兩種。固定密封閥座的浮動蝸輪傳動球閥，結構如圖所示，在閥體內裝有兩個氟塑制成的固定密封閥座，在兩間座之間夾緊一個由碳鋼或不銹鋼制成的浮動球，球體上有圓形通孔，開后時，通道打開；當閥桿轉動時，球孔垂直于閥門的通道，靠介質的壓力將球體緊壓在后面的閥座上，保證閥門的密封。

        特點：

        1、蝸輪法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。

        2、完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

        3、蝸輪法蘭球閥它具有節流和控制流量之用。

        4、蝸輪法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。


    二、蝸輪浮動球閥 產品圖片







          蝸輪浮動球閥
          蝸輪浮動球閥

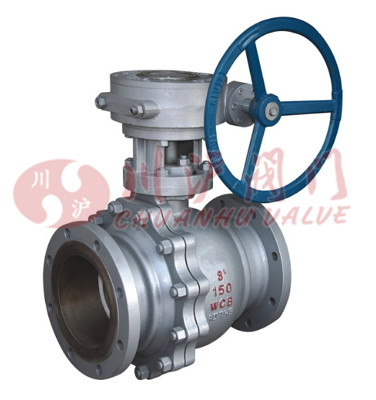

          蝸輪浮動球閥(鑄鋼法蘭式)

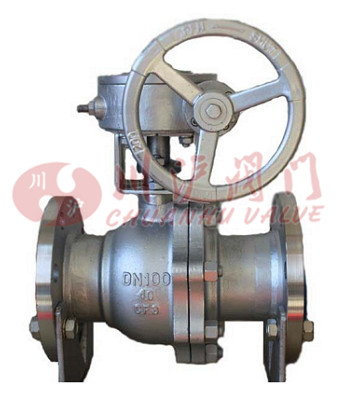

          蝸輪浮動球閥(不銹鋼法蘭式)





    三、蝸輪浮動球閥 零部件參數







      閥體
      WCB
      304
      316
      316L




      閥座
      PTFE、PPL、304
      304
      316
      316L




      球體
      2Cr13、304
      304
      316
      316L




      閥桿
      2Cr13、304
      304
      316
      316L




      密封圈
      V型聚四氟乙烯填料、PPL高溫填料、金屬石墨纏繞墊片





    四、蝸輪浮動球閥 主要參數







      設計依據
      國標系列




      設計標準
      GB/T12237




      結構長度(法蘭連接)
      GB/T12221




      結構長度(焊接式)
      GB/T15188.1




      法蘭標準
      GB/T9113、JB/T79




      對焊端
      GB/T12224




      檢驗和試驗
      GB/T9092、GB/T13927

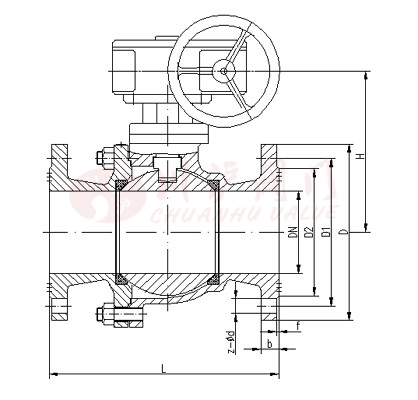

    五、蝸輪浮動球閥 結構圖







          蝸輪浮動球閥結構圖





    六、蝸輪浮動球閥 連接尺寸







        1.6MPa
        DN
        L
        D
        D1
        D2
        b
        n-φd
        H




        凸面法蘭

          RF

          Q341F

          Q341PPL

          16C

          16P

          16R
        15
        130
        95
        65
        45
        14
        4-14
        95




        20
        140
        105
        75
        55
        14
        4-14
        98




        25
        150
        115
        85
        65
        14
        4-14
        104




        32
        165
        135
        100
        78
        16
        4-18
        115




        40
        180
        145
        110
        85
        16
        4-18
        125




        50
        200
        160
        125
        100
        18
        4-18
        132




        65
        220
        180
        145
        120
        20
        4-18
        148




        80
        250
        195
        160
        135
        20
        8-18
        165




        100
        280
        215
        180
        155
        20
        8-18
        180




        125
        320
        245
        210
        185
        22
        8-18
        230




        150
        360
        280
        240
        210
        24
        8-23
        283




        200
        400
        335
        295
        265
        26
        12-23
        325







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
