    美標球閥



    產品展示>> 球閥>>美標球閥




    一、美標球閥 產品概述




     Q41F美標球閥，適用于Class150~Class1500 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

        特點：

        1． 流體阻力小，其阻力系數與同長度的管段相等。

        2． 結構簡單、體積小、重量輕。

        3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

        4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

        5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

        6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

        7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

        適用場景:

        美標球閥Q41F廣泛適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。


    二、美標球閥 產品圖片







          美標球閥
          美標球閥

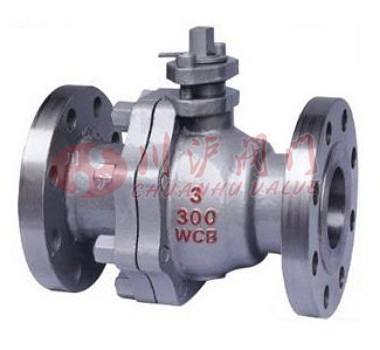

          美標球閥(鑄鋼法蘭連接)

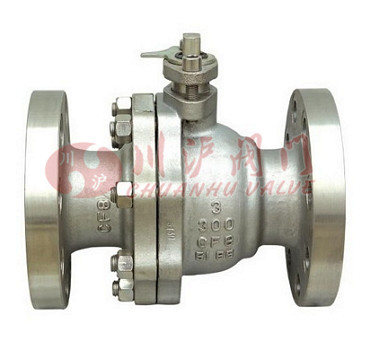

          美標球閥(不銹鋼法蘭連接)





    三、美標球閥 零部件參數







          名稱
          WCB類
          CF8類
          CF3類
          CF8M類
          CF3M類




          閥體左體
          A216-WCB
          A315-CF8
          A35-CF3
          A351-CF8M
          A351-CF3M




          球體
          B2-B8
          A105-1025
          A182-F304L
          A182-F304L
          A132-F316
          A182-F316L




          B8以上
          A216-WCB
          A351-CF8M
          A351-CF3
          A351-CF8M
          A351-CF3M




          閥桿
          A182-F6a
          A182-F304
          A182-F304L
          A182-F336
          A182-F316L




          閥座
          PTFE/增強PTFE/NYLIN    PTFE/Reinforced PTFE/Nyion




          閥座支承圈
          A105-1025
          A182-F304
          A182-F304L
          A182-F316
          A182-F316L




          彈簧

          3yc-7/17-49H




          O形圈
          NBR
          氟橡膠




          螺柱
          A193-B7
          A193-B8




          螺母
          A194-2H
          A194-8

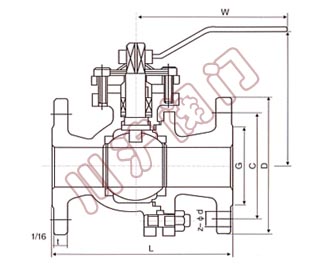

    四、美標球閥 結構圖







          美標球閥結構圖





    五、美標球閥 連接尺寸







          公稱壓力
          公稱通徑
          d
          L
          D
          C
          G
          b
          f
          Z-Φd
          H
          W




          Class

            150
          1/2"
          13
          108
          89
          60.5
          35
          11.5
          1.6
          4-16
          79
          135




          3/4"
          19
          117
          98
          70
          43
          11.5
          1.6
          4-16
          84
          135




          1"
          25
          127
          108
          79.5
          51
          12
          1.6
          4-16
          95
          170




          1-1/4"
          32
          140
          117
          89
          64
          13
          1.6
          4-16
          103
          170




          1-1/2"
          38
          165
          127
          98.5
          73
          15
          1.6
          4-16
          111
          200




          2"
          51
          178
          152
          120.5
          92
          16
          1.6
          4-19
          120
          200




          2-1/2"
          64
          190
          178
          139.5
          105
          18
          1.6
          4-19
          153
          300




          3"
          76
          203
          190
          152.5
          127
          19
          1.6
          4-19
          163
          300




          4"
          102
          229
          229
          190.5
          157
          24
          1.6
          8-19
          182
          400




          5"
          127
          356
          254
          216
          186
          24
          1.6
          8-22
          260
          500




          6"
          152
          394
          279
          241.5
          216
          26
          1.6
          8-22
          280
          800




          8"
          203
          457
          343
          298.5
          270
          29
          1.6
          8-22
          -
          1100




          Class

            300
          1/2"
          13
          140
          95
          66.5
          35
          15
          1.6
          4-16
          79
          135




          3/4"
          19
          152
          117
          82.5
          43
          16
          1.6
          4-19
          84
          135




          1"
          25
          165
          124
          89
          51
          18
          1.6
          4-19
          95
          170




          1-1/4"
          32
          178
          133
          98.5
          64
          19
          1.6
          4-19
          103
          170




          1-1/2"
          38
          190
          156
          114.5
          73
          21
          1.6
          4-22
          111
          200




          2"
          51
          216
          165
          127
          92
          23
          1.6
          4-22
          120
          200




          2-1/2"
          64
          241
          190
          149
          105
          26
          1.6
          8-19
          153
          300




          3"
          76
          283
          210
          168.5
          127
          29
          1.6
          8-22
          163
          300




          4"
          102
          305
          254
          200
          157
          32
          1.6
          8-22
          182
          400




          5"
          127
          381
          279
          235
          186
          35
          1.6
          8-22
          260
          500




          6"
          152
          403
          318
          270
          216
          37
          1.6
          12-22
          280
          800




          8"
          203
          502
          381
          330
          270
          42
          1.6
          12-25
          -
          1100






    六、美標球閥 安裝說明




     1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

        2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

        3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

        4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

        5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。




        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
