    一片式球閥



    產品展示>> 球閥>>一片式球閥




    一、一片式球閥 產品概述




     上海川滬閥門有限公司生產的Q11F一片式球閥，Q11F 型 PN16~PN63 一片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

        特點：

        1． 流體阻力小，其阻力系數與同長度的管段相等。

        2． 結構簡單、體積小、重量輕。

        3． 緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

        4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

        5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

        6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

        7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
        適用場景:

        一片式球閥Q11F廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。


    二、一片式球閥 產品圖片

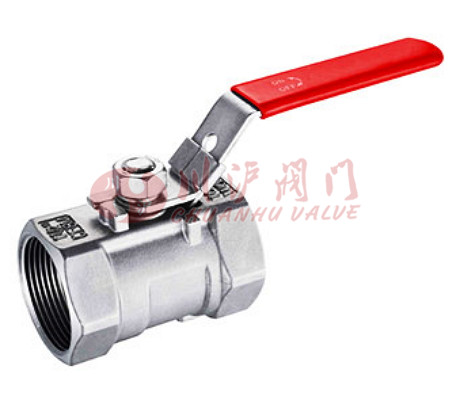

          一片式球閥




          一片式球閥(不銹鋼連接)





    三、一片式球閥 零件材質







          適用
    介質
          型號
          閥體
          球體、閥桿
          手柄
          密封圈
          墊片
    填料




          水、蒸汽、油
          Q11F-16C、Q11F-25C

            Q11F-40C、Q11F-64C
          A105、45
          1Cr18/1Cr18Ni9Ti
          不

            銹

            鋼

            SS304
          聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL
          聚四氟乙烯PTFE對位聚苯PPL




          硝酸類
          Q11F-16P、Q11F-25P

            Q11F-40P、Q11F-64P
          SS304/1Cr18Ni19Ti
          SS304/1Cr18Ni9Ti




          醋酸類
          Q11F-16R、Q11F-25R

            Q11F-40R、Q11F-64R
          SS316/Cr18Ni12Mo2Ti
          SS316/1Cr18Ni12Mo2Ti





    四、一片式球閥 結構圖

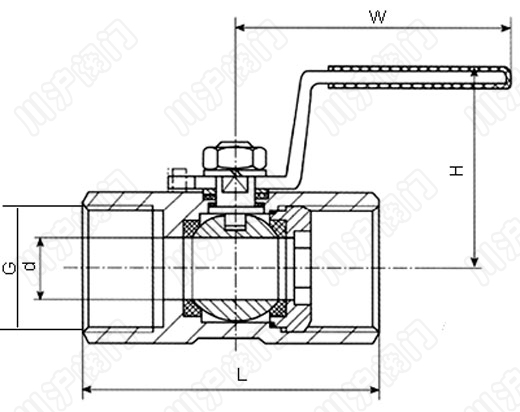

          一片式球閥結構圖





    五、一片式球閥 連接尺寸






        一片式球閥外形尺寸




             公稱通徑
             G
             尺寸




             d
             L
             W
             H




             6
             1/4″
             8
             60
             110
             56




             10
             3/8″
             18
             60
             110
             58




             15
             1/2″
             10.5
             60
             110
             58




             20
             3/4″
             13
             67.5
             110
             62




             25
             1″
             17
             73
             110
             68




             32
             1 1/4″
             22
             90
             150
             75




             40
             1 1/2″
             25
             97.5
             150
             83




             50
             2″
             32
             112
             150
             90




             65
             2 1/2″
             40
             132
             180
             95




             80
             3″
             50
             156
             220
             100




             100
             4″
             65
             196
             250
             115







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-一片式球閥.PDF
