    三片式球閥



    產品展示>> 球閥>>三片式球閥




    一、三片式球閥 產品概述




     上海川滬閥門有限公司生產的Q11F三片式球閥，適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

        特點：

        1、連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。

        2、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。

        3、閥座采用彈性密封結構，密封可靠，啟閉輕松。

        4、閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

        5、二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構。

        6、根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
        適用場景:

        選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

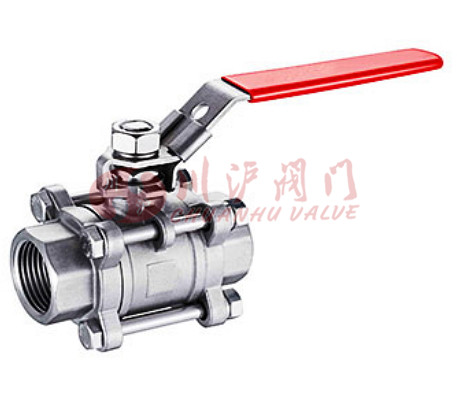

    二、三片式球閥 產品圖片







          三片式球閥




          三片式球閥(不銹鋼連接)





    三、三片式球閥 零部件參數







            適用介質
            型號
            閥體
            球體、閥桿
            手柄
            密封圈
            墊片
    填料




            水、蒸汽、油
            Q11F-16C
    Q11F-25C

            Q11F-40C
    Q11F-64C
            A105、45
            1Cr18/1Cr18Ni9Ti
            不

            銹

            鋼

            SS304
            聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL
            聚四氟乙烯PTFE對位聚苯PPL




            硝酸類
            Q11F-16P
    Q11F-25P

            Q11F-40P
    Q11F-64P
            SS304/1Cr18Ni19Ti
            SS304/1Cr18Ni9Ti




            醋酸類
            Q11F-16R
    Q11F-25R

            Q11F-40R
    Q11F-64R
            SS316/Cr18Ni12Mo2Ti
            SS316/1Cr18Ni12Mo2Ti





    四、三片式球閥 性能規范

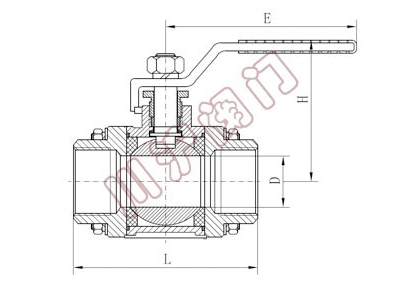

          三片式球閥結構圖





    五、三片式球閥 連接尺寸







        尺寸
        1/4"
        3/8"
        1/2"
        3/4"
        1"
        1-1/4"
        1-1/2"
        2"
        2-1/2"
        3"
        4"




        D
        11.6
        12.7
        15
        20
        25
        32
        38
        50
        65
        80
        100




        L
        68
        68
        72
        82
        90
        112
        120
        145
        185
        210
        268




        H
        100
        100
        130
        130
        165
        165
        190
        190
        250
        250
        280




        E
        100
        100
        130
        130
        165
        165
        190
        190
        250
        250
        280






        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
