    三片式法蘭球閥



    產品展示>> 球閥>>三片式法蘭球閥




    一、三片式法蘭球閥 產品概述





三片式法蘭球閥相比二片式法蘭球閥多了一個中間閥體連接結構，也是三片式內螺紋球閥的升級款，由螺紋連接方式升級成法蘭連接方式，方便了和管道的安裝、拆卸和維護。閥門的密封形式采用聚四氟乙烯和對位聚苯2種密封形式，適合在250度一下介質中使用，閥體材質有WCB、304不銹鋼等材質，根據不同的工況介質選用合適的材料。

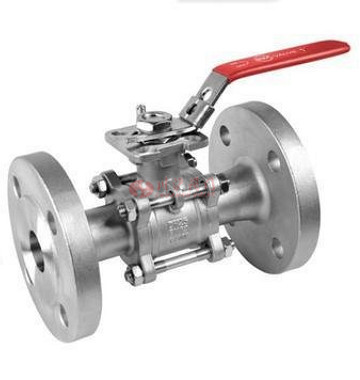

    二、三片式法蘭球閥 產品圖片







          三片式法蘭球閥
          三片式法蘭球閥




          三片式法蘭球閥
          三片式法蘭球閥





    三、三片式法蘭球閥 零部件參數







          設計制造DESIGN:
          GB/T-12237/ANSI B16.34




          法蘭尺寸FLANGE DIMENSIONS
          B/T-9113.1/ASME B16.5 CLASS150




          檢查與測試TEST
          GB/T-13927/API598





    四、三片式法蘭球閥 分解圖







          三片式法蘭球閥分解圖





    五、三片式法蘭球閥 零部件材質







				NO.
				零件名稱PART NAME
				PN16/40
				CLASS150/300
				JIS-10K
				DIN PN40




				1
				閥體BODY
				CF8M
				CF8
				CF8M
				WCB
				SCS13
				1.4408




				2
				閥蓋END CAP
				CF8M
				CF8
				CF8M
				WCB
				SCS13
				1.4408




				3
				球 BALL
				SS316
				SS304
				SS316
				SS304
				SS304
				SS316




				4
				閥座SEAL
				RTFE
				RTFE
				RTFE
				RTFE
				RTFE
				RTFE




				5
				雛 STUD
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE




				6
				閥桿STEM
				SS316
				SS304
				SS316
				SS304
				SS304
				SS316




				7
				桿密封 THRUST WASHER
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE




				8
				〇型圈 STEM O-RING
				VITON
				VITON
				VITON
				VITON
				VITON
				VITON




				9
				中頭墊 STEM PACKING
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE
				PTFE




				10
				_壓套GLAND
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				11
				碟簧 BELLEVILLE WASHER
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				12
				下螺帽STEM NUT
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				13
				睡蓋 STOP WASHER
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				14
				墊片壓簧 FILLING DAMPING RING
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				15
				鎖片 LOCKING PAD
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				16
				膠套 HANDLE COVER
				PLASTIC
				PLASTIC
				PLASTIC
				PLASTIC
				PLASTIC
				PLASTIC




				17
				螺媢 HANDLE NUT
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				18
				手柄 HANDLE
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				19
				定位螺絲STOP BOIT
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				20
				定位螺帽STOP NUT
				SS304
				SS304
				SS304
				SS304
				SS304
				SS304




				21
				彈墊STUD
				A193 Gr.B8
				A193 Gr.B8
				A193 Gr.B8
				A193 Gr.B8
				A193 Gr.B8
				A193 Gr.B8




				22
				螺帽NUT
				A194.Gr.8
				A194.Gr.8
				A194.Gr.8
				A194.Gr.8
				A194 Gr.8
				A194.Gr.8

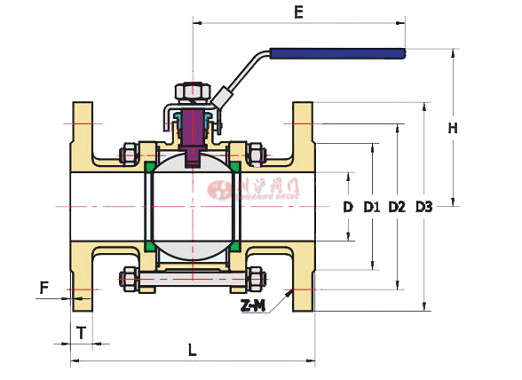

    六、三片式法蘭球閥 結構圖







          三片式法蘭球閥結構圖





    七、三片式法蘭球閥 連接尺寸




    GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16





			SIZE
			D
			L-PN16
			L-150LB
			L-10K
			L-PN40
			E
			H




			DN15
			1/2"
			15
			130
			108
			108
			115
			132
			72




			DN20
			3/4"
			20
			140
			117
			117
			120
			132
			72




			DN25
			1"
			25
			150
			127
			127
			125
			170
			88




			DN32
			1-1/4"
			32
			165
			140
			140
			130
			170
			92




			DN40
			1-1/2"
			38
			180
			165
			165
			140
			230
			125




			DN50
			2"
			50
			200
			178
			178
			150
			230
			136




			DN65
			2-1/2"
			64
			220
			190
			190
			170
			230
			155




			DN80
			3"
			78
			250
			203
			203
			180
			300
			163




			DN100
			4"
			100
			280
			229
			229
			190
			300
			178








        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-三片式法蘭球閥.PDF
