    氣動對夾式V型球閥


    產品展示>> 氣動球閥>>氣動對夾式V型球閥




    一、氣動對夾式V型球閥 產品概述




            氣動對夾式V型球閥分為V型法蘭球閥和V型對夾球閥，區別在于和管道的連接方式，閥門的內部結構是一致的，都適用于有雜質的介質或需要調節流量的場合使用，V型球閥和氣動執行器組成氣動V型球閥，可配有電磁閥實現遠程開關功能，也可配閥門定位器，遠程輸入信號4-20mA來控制閥門的開度大小，實現對管道介質流量大小的調節，調節性能近似等百分比。




    二、氣動對夾式V型球閥 產品圖片






                	氣動對夾式V型球閥
                    氣動對夾式V型球閥

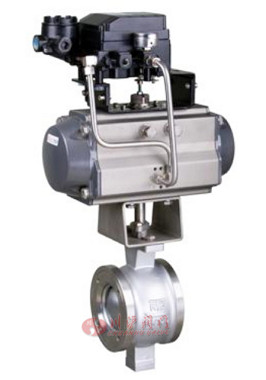

                	氣動對夾式V型球閥(開關型)

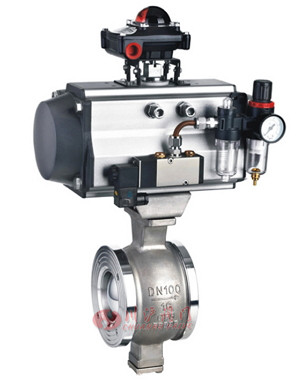

                    氣動對夾式V型球閥(調節型)






    三、氣動對夾式V型球閥 零部件材料






                  零件名稱
                  材料名稱




                  閥體
                  WCB
                  304(CF8)
                  316(CF8M)
                  316L(CF3M)




                  球體
                  2Cr13+氮化處理
                  304
                  316
                  316L




                  閥桿
                  2Cr13
                  304
                  316
                  316L




                  密封圈
                  聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨




                  適用介質
                  水、氣體、蒸汽、油品等
                  硝酸等腐蝕性介質
                  醋酸等腐蝕介質
                  尿素等腐蝕性介質






    四、氣動對夾式V型球閥 技術參數







					  技術參數




					  公稱通徑
					  對夾式DN25～250mm/法蘭DN25～500mm




					  連接方式
					  對夾式/法蘭




					  氣缸配置
					  AT系列、GT系列、AW系列、進口執行器系列




					  氣缸形式
					  雙作用、單作用（彈簧復位）




					  控制方式
					  二位切斷（開關型）、調節型、三段式（開度可選）




					  公稱壓力
					  16、25bar（如需更高壓力訂貨時請注明）




					  氣源壓力
					  雙作用：4~8bar、單作用：5~8bar




					  介質溫度
					  W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃




					  環境溫度
					  標準型:-20~80℃




					  閥體材質
					  碳鋼（C）、不銹鋼（CF8、CF3M）




					  密封材質
					  聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）







    五、氣動對夾式V型球閥 執行器參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)









    六、氣動對夾式V型球閥 性能規范






                  試驗標準
                  公稱壓力（Mpa）
                  壓力級（class）
                  JIS(Mpa)




                  試驗壓力(Mpa)
                  1.6
                  2.5
                  4.0
                  6.4
                  10.0
                  150
                  300
                  600
                  10K
                  20K




                  強度試驗
                  2.4
                  3.8
                  6.0
                  9.6
                  15.0
                  3.1
                  7.8
                  15.3
                  2.4
                  3.8




                  密封試驗
                  1.8
                  2.8
                  4.4
                  7.0
                  11.0
                  2.2
                  5.6
                  11.2
                  1.5
                  2.8




                  氣密試驗
                  0.5～0.7






    七、氣動對夾式V型球閥 結構圖

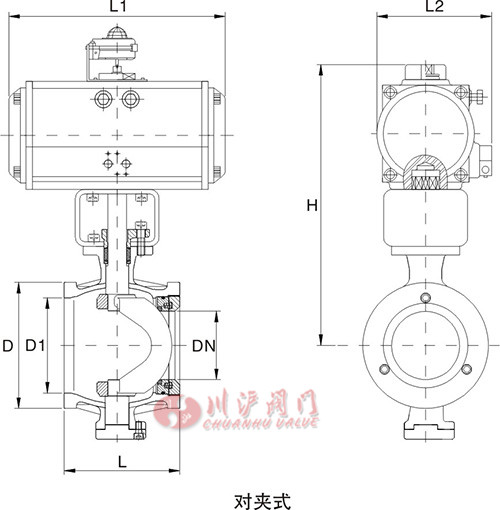

              	氣動對夾式V型球閥結構圖





    八、氣動對夾式V型球閥 連接尺寸







			  主要外形尺寸-PN16、25（16、25bar）-對夾式




			  公稱

				通徑

				[DN]
			  外形尺寸
			  連接尺寸
			  執行器型號




			  L
			  L1
			  L2
			  H
			  D
			  D1




			  25
			  62
			  159/248
			  83
			  260/290
			  68
			  38
			  AT-D63/AT-S88




			  32
			  62
			  159/248
			  95
			  267/297
			  78
			  42
			  AT-D63/AT-S88




			  40
			  62
			  211/248
			  107
			  292/312
			  85
			  50
			  AT-D75/AT-S88




			  50
			  75
			  248/268
			  107
			  292/312
			  100
			  60
			  AT-D88/AT-S100




			  65
			  90
			  248/315
			  123
			  332/340
			  120
			  75
			  AT-D88/AT-S115




			  80
			  100
			  269/345
			  141
			  359/381
			  130
			  94
			  AT-D100/AT-S125




			  100
			  115
			  345/409
			  152
			  394/411
			  158
			  110
			  AT-D125/AT-S145




			  125
			  129
			  409/438
			  187
			  410/416
			  180
			  135
			  AT-D145/AT-S160




			  150
			  160
			  438/550
			  215
			  461/486
			  216
			  165
			  AT-D160/AT-S190




			  200
			  200
			  550/600
			  240
			  509/553
			  268
			  210
			  AT-D190/AT-S210




			  250
			  240
			  633/730
			  262
			  572/628
			  325
			  260
			  AT-D240/AT-S270






    九、氣動對夾式V型球閥 制造標準







				  技術規范




				  設計依據
				  GB標準




				  設計標準
				  GB/12237




				  連接法蘭尺寸
				  GB/9113、JB/T79




				  實驗和檢驗
				  JB/T9092




				  備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
