    氣動卡箍球閥


    產品展示>> 氣動球閥>>氣動卡箍球閥




    一、氣動卡箍球閥 產品概述




            上海川滬閥門有限公司生產的氣動卡箍球閥中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，閥座采用彈性密封結構，啟閉輕松密封可靠。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。

            型號：CHQ681F、CHQ681PPL


        	特點：

            1、卡箍連接拆裝方便、適用需要經常清潔的工況下。

        	2、安裝簡便，能以任意方向安裝于管道中的任意部位。

        	3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。

        	4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。

        	5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

            適用場景:

            氣動卡箍球閥適用于自來水、純凈水、低腐蝕性介質中使用。




    二、氣動卡箍球閥 產品圖片






                	氣動卡箍球閥
                    氣動卡箍球閥

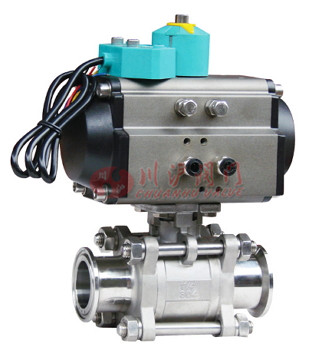

                	氣動卡箍球閥（開關型）

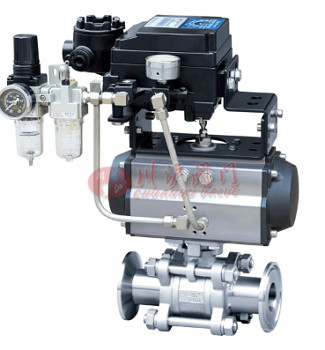

                    氣動卡箍球閥（調節型）






    三、氣動卡箍球閥 零部件材料






                    零件名稱
                    材料名稱




                    閥體
                    WCB
                    304(CF8)
                    316(CF8M)
                    316L(CF3M)




                    球體
                    2Cr13+氮化處理
                    304
                    316
                    316L




                    閥桿
                    2Cr13
                    304
                    316
                    316L




                    密封圈
                    聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨






    四、氣動卡箍球閥 技術參數






                    公稱通徑
                    15～100mm




                    公稱壓力
                    PN1.6、2.5、4.0MPa




                    閥體材質
                    碳鋼、304、316、316L




                    球體材質
                    304/316/316L不銹鋼




                    閥桿材質
                    304/316/316L不銹鋼




                    閥座密封
                    PTFE




                    溫   度
                    PTFE≤150℃




                    連接型式
                    卡箍式、快裝式




                    適用介質
                    水、氣體、油品等




                    特   點
                    密封好、使用壽命長






    五、氣動卡箍球閥 執行器參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)









    六、氣動卡箍球閥 性能規范






                  設計與制造
                  GB/T12224




                  結構長度
                  GB/T12237




                  試驗和檢驗
                  JB/T9092

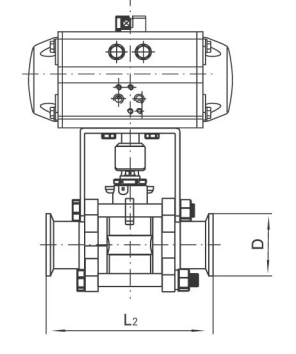

    七、氣動卡箍球閥  結構圖






                氣動卡箍球閥結構圖





    八、氣動卡箍球閥  連接尺寸






                  公稱通徑 DN
                  連接尺寸




                  DN
                  in
                  d
                  L2
                  G
                  Lo
                  ~H




                  15
                  1/2
                  15
                  90
                  1/2
                  141
                  159




                 20
                 3/4
                 20
                 90
                 3/4
                 141
                 167




                 25
                 1
                 25
                 100
                 1
                 141
                 172




                 32
                 1-1/4
                 32
                 110
                 1-1/4
                 159
                 210




                 40
                 1-1/2
                 40
                 125
                 1-1/2
                 211
                 218




                 50
                 2
                 50
                 150
                 2
                 211
                 248




                 65
                 2-1/2
                 65
                 190
                 2-1/2
                 248
                 273




                 80
                 3
                 80
                 220
                 3
                 269
                 313








        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。









        	 下載：上海川滬閥門有限公司-產品樣本-氣動卡箍球閥.PDF




        	氣動卡箍球閥鏈接：http://www.yhshare.com/products/qidongqiufa/q681f.html
