    氣動超薄球閥


    產品展示>> 氣動球閥>>氣動超薄球閥




    一、氣動超薄球閥 產品概述




            上海川滬閥門有限公司生產的氣動超薄球閥，也稱為氣動對夾球閥，由氣動執行機構和超薄球閥閥體組成。


        	特點：

            1.結構簡單、體積小、重量輕。

            2.緊密可靠、密封性好。

            3.操作方便，開閉迅速。


            適用場景:

            氣動超薄球閥適用于在石油、化工、冶金、電站、輕工等領域，對油、水、氣及 紙漿或纖維狀流體進行自動調節或切斷控制。




    二、氣動超薄球閥 產品圖片






                	氣動超薄球閥
                    氣動超薄球閥

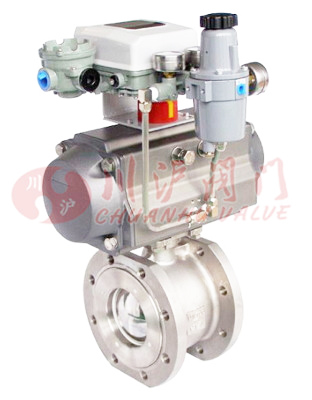

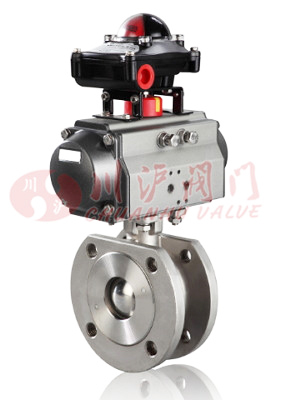

                	氣動超薄球閥(開關型)
                    氣動超薄球閥(調節型)






    三、氣動超薄球閥 零部件材料






                  零件名稱
                  材料名稱




                  閥體
                  WCB
                  304(CF8)
                  316(CF8M)
                  316L(CF3M)




                  球體
                  2Cr13+氮化處理
                  304
                  316
                  316L




                  閥桿
                  2Cr13
                  304
                  316
                  316L




                  密封圈
                  聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨




                  適用介質
                  水、氣體、蒸汽、油品等
                  硝酸等腐蝕性介質
                  醋酸等腐蝕介質
                  尿素等腐蝕性介質






    四、氣動超薄球閥 技術參數






                公稱通徑
                DN10～150mm




                公稱壓力
                PN1.6 2.5 4.0 6.4 31.5MPa(定制)




                泄漏量
                軟密封:零泄漏
                硬密封:≤額定流量的10-5




                流量特性
                快開特性




                可調范圍
                DN10-80
                DN100-150




                250:1
                350:1




                閥體形式
                整體式鍛造、整體式鑄造




                連接形式
                超薄法蘭式、對夾式




                閥芯形式
                "O"型球形閥芯




                密封填料
                V型聚四氟乙烯填料、柔性石墨填料等




                適用溫度
                密封面




                PTFE≤180℃、PPL≤300℃、硬密封≤450℃




                配置執行機構
                可配GT、AT、AR、AW系列單雙作用氣動執行器




                控制方式
                開關兩位控制、4-20mA模擬量控制






    五、氣動超薄球閥 執行器參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)









    六、氣動超薄球閥 性能規范






                公稱通徑DN(mm)
                DN15-150




                公稱壓力
                PN(MPa)
                1.6
                2.5
                4.0
                6.4




                試驗壓力
                強度試驗
                15.0
                24.0
                37.5
                48.0




                密封試驗
                11.0
                17.6
                27.5
                35.2




                低壓氣密試驗
                0.5～0.7




                適用介質
                水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

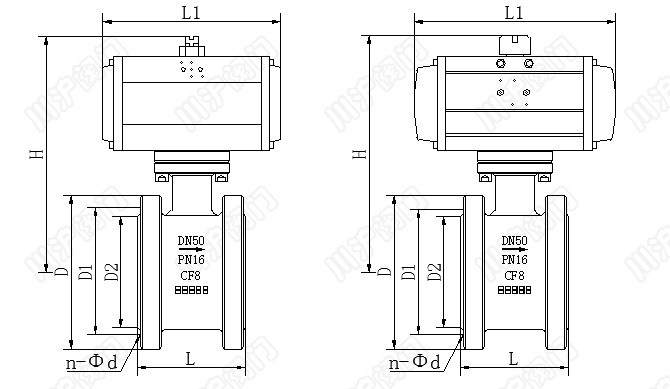

    七、氣動超薄球閥 結構圖






            氣動超薄球閥-圖紙





    八、氣動超薄球閥 連接尺寸






            公稱通徑DN(mm)
            L
            D
            D1
            D2
            n-Φd
            H
            L1




            15
            35
            95
            65
            45
            4-M12
            185
            130




            20
            38
            105
            75
            55
            4-M12
            191
            140




            25
            42
            115
            85
            65
            4-M12
            193
            150




            32
            50
            135
            100
            78
            4-M16
            212
            165




            40
            60
            145
            110
            85
            4-M16
            217
            180




            50
            70
            160
            125
            100
            4-M16
            260
            200




            65
            95
            180
            145
            120
            4-M16
            293
            220




            80
            118
            195
            160
            135
            8-M16
            323
            250




            100
            140
            215
            180
            155
            8-M16
            382
            280




            125
            175
            245
            210
            185
            8-M16
            468
            320




            150
            210
            280
            240
            210
            8-M16
            510
            360







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
