    氣動陶瓷球閥


    產品展示>> 氣動球閥>>氣動陶瓷球閥




    一、氣動陶瓷球閥 產品概述




            上海川滬閥門有限公司生產的氣動陶瓷球閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度小于200C。與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC88)，僅次于金剛石。因此，電動陶瓷球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。

            型號：CHQ641TC


        	特點：

            1.球體采用先進研磨設備及工藝制造，球體度精度高，表畫質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得很好的密封性能。

2.陶瓷良好的耐磨性，讓電動陶瓷球閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2- -4倍。


            適用場景:

            氣動陶瓷球閥適用于礦漿、砂石等需要耐磨的場合使用。

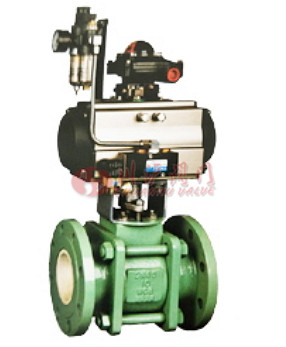

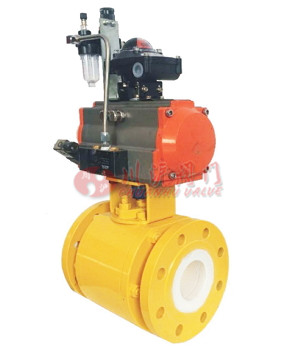

    二、氣動陶瓷球閥 產品圖片






                	氣動陶瓷球閥
                    氣動陶瓷球閥




                	氣動陶瓷球閥
                    氣動陶瓷球閥






    三、氣動陶瓷球閥 零部件材料






                名稱
                材料




                閥蓋
                WCB




                中體
                WCB




                中體套
                工程陶瓷




                閥座
                工程陶瓷




                法蘭套
                工程陶瓷




                球
                工程陶瓷




                O型圈
                氟橡膠




                彈簧
                17-4PH




                閥桿
                35




                填料
                PTFE




                等長雙頭螺栓
                WCB






    四、氣動陶瓷球閥 技術參數






                公稱通徑DN(mm)
                DN25～300mm




                公稱壓力(MPa)
                PN1.6-32.0MPa




                連接方式
                法蘭、螺紋





                閥體材質
                碳鋼+內襯陶瓷；不銹鋼+內襯陶瓷




                內件材質
                陶瓷





                適用溫度
                -40℃～+425℃




                適用介質
                適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統




                配置執行機構
                AT、AR、AW系列單/雙作用氣動執行器




                控制方式
                開關兩位控制、4～20mA模擬量信號控制






    五、氣動陶瓷球閥 執行器參數






                執行器型號
                GT、AT、AR、AW系列單雙作用氣動執行器




                供氣壓力
                0.4～0.7MPa




                氣源接口
                G1/4"、G1/8"、G3/8"、G1/2"




                環境溫度
                -30～+70℃




                作用形式

    單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

                  雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--   失氣時閥位保持(FL)









    六、氣動陶瓷球閥 性能規范






                  設計與制造
                  GB/T12224




                  結構長度
                  GB/T12221




                  法蘭尺寸
                  GB/T9113.1




                  試驗和檢驗
                  JB/T9092

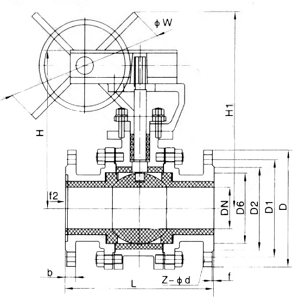

    七、氣動陶瓷球閥  結構圖






                氣動陶瓷球閥結構圖





    八、氣動陶瓷球閥  連接尺寸






                  DN
                  PN(MPA)
                  L
                  D
                  D1
                  D2
                  b
                  f
                  z-<Dd




                  15
                  1.6
                  130
                  95
                  95
                  45
                  14
                  2
                  4-14




                  20
                  130
                  105
                  75
                  55
                  14
                  2
                  4-14




                  25
                  140
                  115
                  85
                  65
                  14
                  2
                  4-14




                  32
                  165
                  140
                  100
                  78
                  16
                  2
                  4-18




                  40
                  165
                  150
                  110
                  85
                  16
                  3
                  4-18




                  50
                  203
                  165
                  125
                  99
                  16
                  3
                  4-18




                  65
                  220
                  185
                  145
                  118
                  18
                  3
                  4-18




                  80
                  241
                  200
                  160
                  132
                  20
                  3
                  8-18




                  100
                  305
                  220
                  180
                  156
                  20
                  3
                  8-18




                  125
                  356
                  250
                  210
                  185
                  22
                  3
                  8-18




                  150
                  394
                  285
                  240
                  211
                  24
                  3
                  8-23




                  200
                  457
                  340
                  295
                  265
                  26
                  3
                  12-23








        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
