氣動高壓內螺紋球閥
一、氣動高壓內螺紋球閥 產品概述
上海川滬閥門有限公司生產的氣動高壓內螺紋球閥適合在小管道高壓的場合來使用，和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。根據不同的介質溫度，氣動高壓內螺紋球閥密封選型有PTFE（聚四氟乙烯）、PPL（對位聚苯）、N（尼龍）等選擇。
型號：CHQ611F、CHQ611PPL、CHQ611N
特點：
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便，開閉迅速。
適用場景:
氣動高壓內螺紋球閥適用于壓力等級在PN16MPa、PN25MPa、ANSI600lb、ANSI900lb等高壓小口徑場合中使用。
二、氣動高壓內螺紋球閥 產品圖片
 |
 |

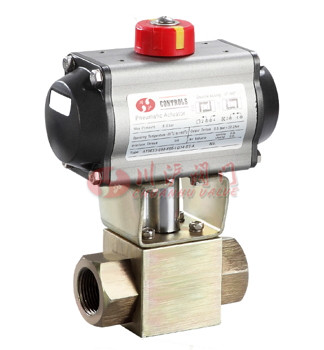

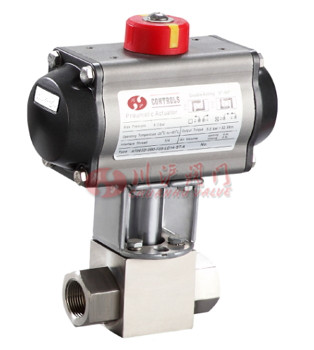

| 氣動高壓內螺紋球閥(鍛鋼) | 氣動高壓內螺紋球閥(鍛不銹鋼) |
三、氣動高壓內螺紋球閥 零部件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | A105 | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
四、氣動高壓內螺紋球閥 技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
| 公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN45MPa以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||
| 可調范圍 | 250：1 | |||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制能、4～20mA模擬量信號控制 | |||||||||||
五、氣動高壓內螺紋球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動高壓內螺紋球閥 性能規范
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動高壓內螺紋球閥.PDF
