    氣動閘閥帶手輪



    產品展示>> 氣動閘閥>>氣動閘閥帶手輪




    一、氣動閘閥帶手輪 產品概述




     上海川滬閥門有限公司生產的Z641H、Z641Y、Z641F 氣動閘閥帶手輪，具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。

        適用場景:

        Z641H、Z641Y、Z641F 氣動閘閥帶手輪應用于石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道。


    二、氣動閘閥帶手輪 產品圖片







          氣動閘閥帶手輪

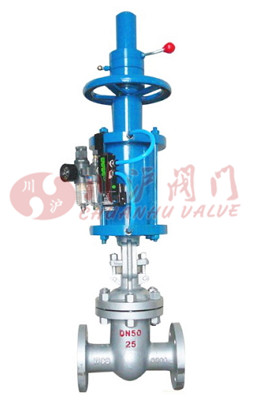

          氣動閘閥帶手輪(碳鋼法蘭連接、帶電磁閥、氣源三聯件)





    三、氣動閘閥帶手輪 產品型號







           閥體材質
           型號




          碳鋼
          Z641H、Z641Y、Z641F-16C,Z641H、Z641Y、Z641F-25C




          不銹鋼
          Z641H、Z641Y、Z641F-16P,Z641H、Z641Y、Z641F-25P





    四、氣動閘閥帶手輪 零部件材料







          型號
          材料




          閥體、閥蓋、閘板
          閥座、閘板密封面
          閥桿
          填料
          氣缸




          Z641H-16C
          碳素鋼
          堆焊鐵其合金
          鉻不銹鋼
          石棉石墨/柔性石墨
          無縫鋼管




          Z641H-25




          Z641H-40




          Z641H-63




          Z641Y-16C




          Z641Y-25
          堆焊硬質合金




          Z641F-16C
          閥板堆焊鐵基合金

            閥座鑲聚四氟乙烯




          Z641F-25





    五、氣動閘閥帶手輪 主要技術參數







          型號
          PN
          工作壓力/MPa
          適用溫度/℃
          適用介質




          Z641H-16C
          16
          1.6
          ≤350

    水、蒸汽、油品等無腐蝕性介質





          Z641H-25
          25
          2.5




          Z641H-40
          40
          4.0




          Z641H-63
          63
          6.3




          Z641Y-16C
          16
          16




          Z641Y-25
          25
          2.5




          Z641F-16C
          16
          1.6
          ≤150




          Z641F-25
          25
          2.5





    六、氣動閘閥帶手輪 結構圖

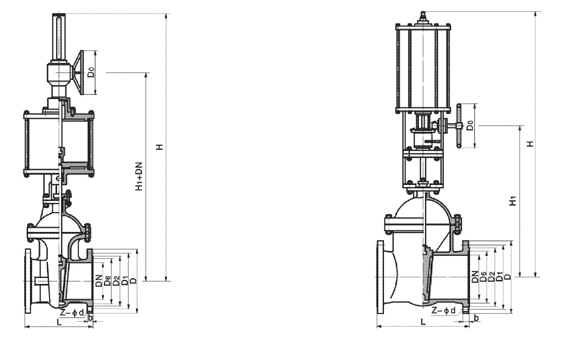

          氣動閘閥帶手輪結構圖





    七、氣動閘閥帶手輪 連接尺寸








              DN
              D
              D1
              D2
              b
              f
              L
              H
              Ds
              D0
              Z-d
              氣源接頭
              重量Kg




              50
              160
              125
              100
              16
              3
              250
              865
              160
              250
              4-18
              M12×1.25
              42




              80
              195
              160
              135
              20
              3
              280
              1100
              160
              300
              8-18
              54




              100
              215
              180
              155
              20
              3
              300
              1200
              160
              350
              8-18
              100




              150
              280
              240
              210
              24
              3
              350
              1380
              219
              400
              8-23
              135




              200
              335
              295
              265
              26
              3
              400
              1580
              273
              400
              12-23
              270




              250
              405
              355
              320
              30
              3
              450
              1710
              273
              400
              12-25
              M20×1.5
              350




              300
              460
              410
              375
              30
              4
              500
              1880
              325
              500
              12-25
              480




              350
              520
              470
              435
              34
              4
              550
              2180
              426
              500
              16-25
              570




              400
              580
              525
              485
              36
              4
              600
              2325
              459
              550
              16-30
              900




              450
              640
              585
              545
              40
              4
              650
              2570
              500
              550
              20-30
              1560




              500
              705
              650
              608
              44
              4
              700
              2800
              600
              600
              20-34
              M24×1.5
              1820




              600
              840
              770
              718
              48
              5
              800
              3010
              600
              600
              20-41
              M27×1.5
              2850






    八、氣動閘閥帶手輪 安裝說明





      1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。

      2.各連接部位螺栓,要求均勻擰緊；

      3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

      4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

      5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

      6.驅動裝置的接線須按線路圖進行；

      7.氣動刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。


      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。







      下載：上海川滬閥門有限公司-產品樣本-氣動閘閥帶手輪.PDF
