    氣動漿液閥





    一、氣動漿液閥 產品概述




     上海川滬閥門有限公司生產的PZ673X-6、PZ673X-10 型氣動漿液閥：氣動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥（漿液閥）。

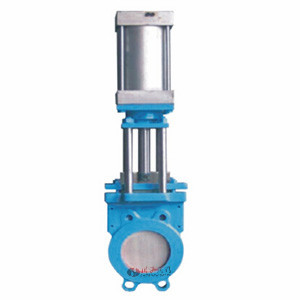

    二、氣動漿液閥 產品圖片







          PZ673X-6、PZ673X-10_氣動漿液閥_川滬閥門




          氣動漿液閥_PZ673X-6、PZ673X-10





    三、氣動漿液閥 產品型號







           閥體材質
           型號




          鑄鐵
          PZ673X-6、PZ673X-10





    四、氣動漿液閥 零部件材料







          型號
          材料




          閥體
          閘板、閥桿
          閥桿螺母
          連桿
          手輪




          PZ673X-6
          灰鑄鐵
          不銹鋼
          黃銅
          碳素鋼
          鑄鐵




          PZ673X-10





    五、氣動漿液閥 主要技術參數







          型號
          PN
          工作壓力/MPa
          適用溫度/℃
          適用介質




          PZ673X-6
          6
          0.6
          ≤120
          漿、水混合物、灰渣漿




          PZ673X-10
          10
          1.0
          -10~120
          灰渣漿、水混合物

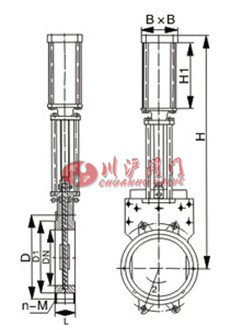

    六、氣動漿液閥 結構圖







          PZ673X-6、PZ673X-10_氣動漿液閥結構圖





    七、氣動漿液閥 連接尺寸








                公稱壓力mm
                L
                D
                D1
                H
                n-M




                PN0.6
                PN1.0




                50
                48
                48
                125
                100
                335
                4-M16




                65
                48
                48
                145
                120
                363
                4-M16




                80
                50
                50
                160
                135
                395
                4-M16




                100
                50
                50
                180
                155
                465
                8-M16




                125
                50
                50
                210
                185
                530
                8-M16




                150
                60
                60
                240
                210
                630
                8-M20




                200
                60
                60
                295
                265
                750
                8-M20




                250
                70
                70
                350
                318
                900
                12-M20




                300
                70
                80
                400
                368
                1120
                12-M20




                350
                80
                80
                460
                430
                1260
                16-M20




                400
                90
                90
                515
                482
                1450
                16-M22




                450
                90
                120
                565
                532
                1600
                20-M22




                500
                90
                130
                620
                585
                1800
                20-M22




                600
                140
                140
                725
                685
                2300
                20-M27




                700
                140
                140
                840
                800
                2500
                24-M27




                800
                190
                190
                950
                898
                2800
                24-M30




                900
                203
                203
                1050
                1005
                3100
                28-M30




                1000
                216
                216
                1160
                1115
                3400
                28-M30




                1200
                254
                254
                1380
                1325
                3600
                32-M36






    八、氣動漿液閥 安裝說明





      1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。

      2.各連接部位螺栓,要求均勻擰緊；

      3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

      4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

      5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

      6.驅動裝置的接線須按線路圖進行；

      7.氣動刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。


      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-氣動漿液閥.PDF


     氣動漿液閥鏈接：http://www.yhshare.com/products/qidongjiezhifa/pz673x.html
