    氣動刀閘閥






    一、氣動刀閘閥 產品概述




     上海川滬閥門有限公司生產的PZ673H、PZ673F、PZ673Y 氣動刀閘閥，氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。PZ673H、PZ673F、PZ673Y 氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。

        適用場景:

        PZ673H、PZ673F、PZ673Y 氣動刀閘閥應用于石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道。

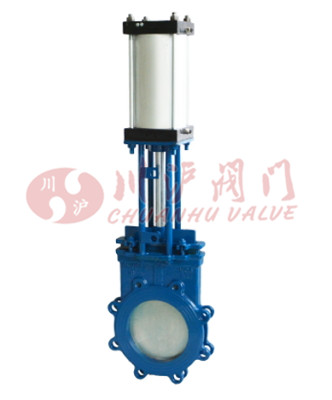

    二、氣動刀閘閥 產品圖片







          氣動刀閘閥
          氣動刀閘閥




          氣動刀閘閥

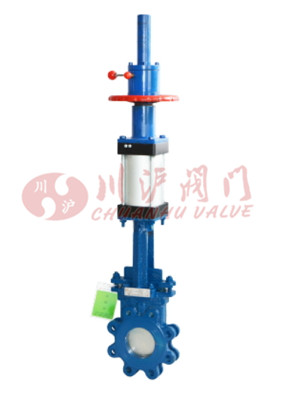

          氣動刀閘閥(帶手輪)





    三、氣動刀閘閥 產品型號







           閥體材質
           型號




          碳鋼
          PZ673H、PZ673F、PZ673Y-10C,PZ673H、PZ673F、PZ673Y-16C




          不銹鋼
          PZ673H、PZ673F、PZ673Y-10P,PZ673H、PZ673F、PZ673Y-16P





    四、氣動刀閘閥 零部件材料







            型號
            材料




            閥體
            閥桿
            密封面
            填料




            PZ673H-10C~16C
            WCB
            2Cr13
            硬質合金、聚四氟乙烯
            V型聚四氟乙烯、柔性石墨環




            PZ673F-10P~16P
            ZG1Cr18Ni9Ti
            1Cr18Ni9Ti




            PZ673Y-10P~16P
            CF8 (304)
            0Cr18Ni9 (304)





    五、氣動刀閘閥 主要技術參數







            型號
            PN
            工作壓力 / MPa
            適用溫度 / ℃
            適用介質




            PZ673H-10C~16C
            10~16
            1.0~1.6
            ≤ 100
            紙漿、污水、煤漿、灰渣水泥混合物




            PZ673F-10P~16P




            PZ673Y-10P~16P

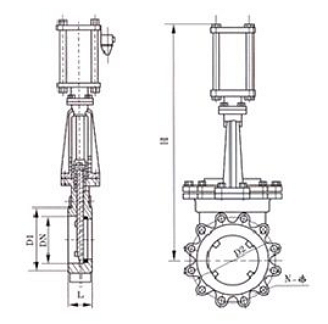

    六、氣動刀閘閥 結構圖







          氣動刀閘閥結構圖





    七、氣動刀閘閥 連接尺寸








            MPa
            DN
            L
            D1
            D2
            H
            n-M
            MPa
            DN
            L
            D1
            D2
            H
            n-M




            0.6
              MPa
            50
            48
            90
            110
            335
            4-M12
            1.0
              MPa
            50
            48
            100
            125
            335
            4-M16




            65
            48
            110
            130
            363
            4-M12
            65
            48
            120
            145
            363
            4-M16




            80
            51
            125
            150
            395
            4-M16
            80
            51
            135
            160
            395
            4-M16




            100
            51
            145
            170
            465
            4-M16
            100
            51
            155
            180
            465
            8-M16




            125
            57
            175
            200
            530
            8-M16
            125
            57
            185
            210
            530
            8-M16




            150
            57
            200
            225
            630
            8-M16
            150
            57
            210
            240
            630
            8-M20




            200
            70
            255
            280
            750
            8-M16
            200
            70
            265
            295
            750
            8-M20




            250
            70
            310
            335
            900
            12-M16
            250
            70
            320
            350
            900
            12-M20




            300
            76
            362
            395
            1120
            12-M20
            300
            76
            368
            400
            1120
            12-M20




            350
            76
            412
            445
            1260
            12-M20
            350
            76
            428
            460
            1260
            16-M20




            400
            89
            462
            495
            1450
            16-M20
            400
            89
            482
            515
            1450
            16-M22




            450
            89
            518
            550
            1600
            16-M20
            450
            89
            532
            565
            1600
            20-M22




            500
            114
            568
            600
            1800
            16-M20
            500
            114
            585
            620
            1800
            20-M22




            600
            114
            670
            705
            2300
            20-M22
            600
            114
            685
            725
            2300
            20-M27




            700
            127
            775
            810
            2500
            24-M22
            700
            127
            800
            840
            2500
            24-M27




            800
            127
            880
            920
            2800
            24-M27
            800
            127
            898
            950
            2800
            24-M30




            900
            154
            980
            1020
            3100
            27-M27
            900
            154
            1005
            1050
            3100
            28-M30




            1000
            165
            1080
            1120
            3400
            28-M27
            1000
            165
            1115
            1160
            3400
            28-M30




            1200
            190
            1295
            1340
            3600
            32-M30
            1200
            180
            1325
            1380
            3600
            32-M36







    八、氣動刀閘閥 安裝說明





      1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。

      2.各連接部位螺栓,要求均勻擰緊；

      3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

      4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

      5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

      6.驅動裝置的接線須按線路圖進行；

      7.氣動刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。


      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
