    氣動下展式放料閥



    產品展示>> 氣動截止閥>>氣動上展式放料閥




    一、氣動下展式放料閥 產品概述




     上海川滬閥門有限公司生產的氣動下展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。

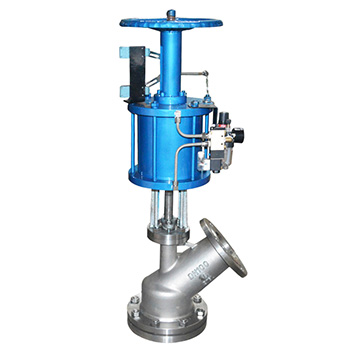

    二、氣動下展式放料閥 產品圖片







          氣動下展式放料閥




          氣動下展式放料閥





    三、氣動下展式放料閥 產品型號







           閥體材質
           型號




          碳鋼
          FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C




          不銹鋼
          FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P





    四、氣動下展式放料閥 零部件材料







          零件名稱
          ZG1Cr18 Ni9Ti系列
          ZG00Cr18 Ni10系列
          ZG1Cr18 Ni12MO 2 Ti系列
          ZG00Cr17Ni14MO 2 系列
          WCB系列




          閥體/閥蓋
          ZG1Cr18 Ni9Ti
          ZG00Cr18 Ni10
          ZG1Cr18 Ni12MO 2 Ti
          ZG00Cr17Ni14MO 2
          WCB




          閥桿
          ZG1Cr18 Ni9Ti
          ZG00Cr18 Ni10
          ZG1Cr18 Ni12MO 2 Ti
          ZG00Cr17Ni14MO 2
          WCB




          閥瓣
          ZG1Cr18 Ni9Ti
          ZG00Cr18 Ni10
          ZG1Cr18 Ni12MO 2 Ti
          ZG00Cr17Ni14MO 2
          WCB




          墊片
          304+PTFE
          304L+PTFE
          316+PTFE
          316L+PTFE
          石墨+304




          螺柱
          1Cr17Ni2
          1Cr17Ni2
          1Cr17Ni2
          1Cr17Ni2
          35CrMoA




          螺母
          1Cr18 Ni9Ti
          1Cr18 Ni9Ti
          1Cr18 Ni9Ti
          1Cr18 Ni9Ti
          45

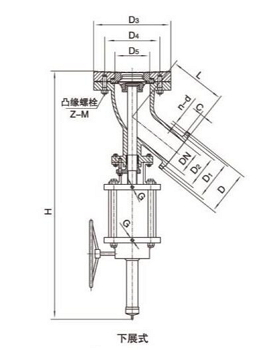

    五、氣動下展式放料閥 結構圖







          氣動下展式放料閥結構圖





    六、氣動下展式放料閥 連接尺寸







			公稱通徑 DN
			外形主連接法蘭尺寸
			氣源接口




			-H
			D
			D1
			D2
			C
			f
			N
			d
			D3
			D4
			D5
			L
			Z-M




			25
			750
			115
			85
			65
			16
			2
			4
			14
			115
			85
			47
			125
			M12x4
			1/4"




			40
			845
			150
			110
			84
			18
			3
			4
			18
			160
			125
			80
			160
			M16x4




			50
			845
			165
			125
			99
			20
			3
			4
			18
			180
			145
			80
			169
			M16x4




			65
			1000
			185
			145
			118
			20
			3
			4
			18
			195
			160
			110
			175
			M16x8




			80
			1050
			200
			160
			132
			20
			3
			8
			18
			225
			190
			137
			185
			M16x8




			100
			1120
			220
			180
			156
			22
			3
			8
			18
			260
			225
			180
			210
			M16x8




			125
			1370
			250
			210
			184
			22
			3
			8
			18
			280
			240
			180
			230
			M20x8




			150
			1450
			285
			240
			211
			24
			3
			8
			22
			295
			295
			210
			240
			M20x8




			200
			1580
			340
			295
			266
			24
			3
			12
			22
			405
			335
			275
			330
			M22x12




			250
			1720
			405
			355
			319
			26
			3
			12
			26
			460
			410
			330
			380
			M22x12
