    氣動插板閥



    產品展示>> 氣動閘閥>>氣動插板閥




    一、氣動插板閥 產品概述




     上海川滬閥門有限公司生產的LMD 氣動插板閥，LMD型氣動螺旋閘門/氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷（特料直徑≤50mm）。

        產品特點:

        LMD 氣動插板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式，分單向和雙向兩種結構形式, I 型為手輪， II 為鏈輪。

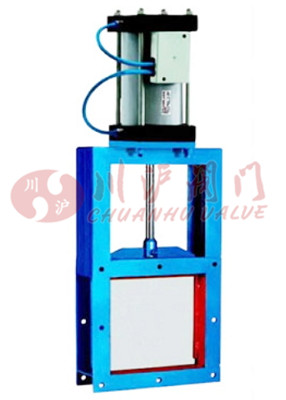

    二、氣動插板閥 產品圖片







          氣動插板閥




          氣動插板閥(可按要求定制尺寸)





    三、氣動插板閥 產品型號







           說明
           型號




          單項
          LMD-1




          雙向
          LMD-2

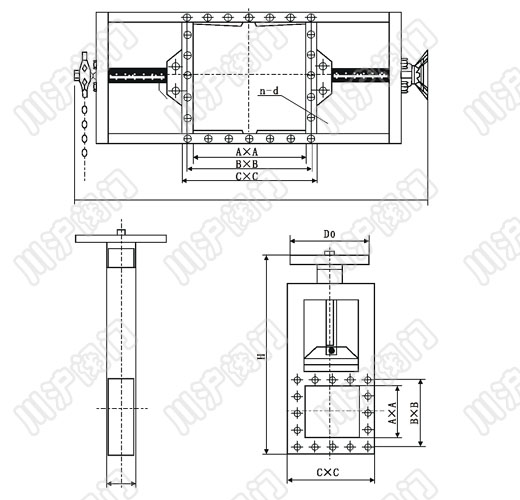

    四、氣動插板閥 結構圖







          LMD_氣動插板閥結構圖





    五、氣動插板閥 連接尺寸






        LMD型氣動螺旋閘門/氣動插板閥外形結構尺寸




             類別
             A×A
             B×B
             C×C
             L
             H
             D0
             n-d




             單向
             220×200
             256×256
             296×296
             100
             820
             300
             8-φ12




             250×250
             306×306
             346×346
             100
             930
             340
             8-φ14




             300×300
             356×356
             396×396
             100
             1050
             380
             8-φ14




             400×400
             456×456
             496×496
             100
             1140
             445
             12-φ14




             450×450
             510×510
             556×556
             120
             1450
             530
             12-φ18




             500×500
             560×560
             606×606
             120
             1610
             580
             16-φ18




             雙向
             600×600
             660×660
             706×706
             120
             1830
             450
             16-φ18




             700×700
             770×770
             820×820
             140
             2130
             450
             20-φ18




             800×800
             870×870
             920×920
             140
             2440
             450
             20-φ18




             900×900
             974×974
             1030×1030
             160
             2660
             450
             24-φ23




             1000×1000
             1074×1074
             1130×113
             160
             2870
             450
             24-φ23




             說明
             LMD-單向
             Ⅰ-手輪
             鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪




             LMD-雙向
             Ⅱ-鏈條






    六、氣動插板閥 安裝說明




     1、閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。

        2、在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

        3、閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。

        4、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。

        5、在澆筑混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。

        6、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。 同時閘門的分類有很多，不僅有鑄鐵閘門還有鋼閘門、鑲銅閘門等等，并且以上的信息同樣適用于其他類別的閘門。

      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-氣動插板閥.PDF
