    圓形插板閥



    產品展示>> 閘閥>>圓形插板閥




    一、圓形插板閥 產品概述




     圓形插板閥也稱為圓形刀閘閥，主要用于管道上對于介質的切斷，適合在漿液、污水、粉末等物料上使用，特別在造紙行業、污水處理行業上有著廣泛的用途，根據不同的介質溫度選用不同的密封圈，選用橡膠密封適合在溫度小于80度一下的污水處理上使用，選用金屬密封適合在300度一下的高溫粉料、漿液等場合使用，具有應用范圍廣、重量輕等特點。

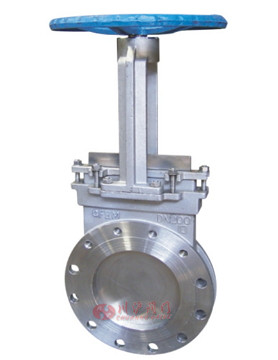

    二、圓形插板閥 產品圖片







          圓形插板閥




          圓形插板閥





    三、圓形插板閥 技術參數







		  閥體、上蓋
		  碳鋼、不銹鋼





		  碳鋼、不銹鋼

		  碳鋼、不銹鋼




		  閥桿
		  不銹鋼





		  密封圈
		  橡膠、四氟、不銹鋼、硬質合金




            公稱壓力（MPa)
            PN




            殼體試驗
            1.5*PN




            密封試驗
            1.1*PN




            工作溫度
            橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃




            適用介質
            糖漿、紙漿、污水、煤漿、灰、渣水混合物

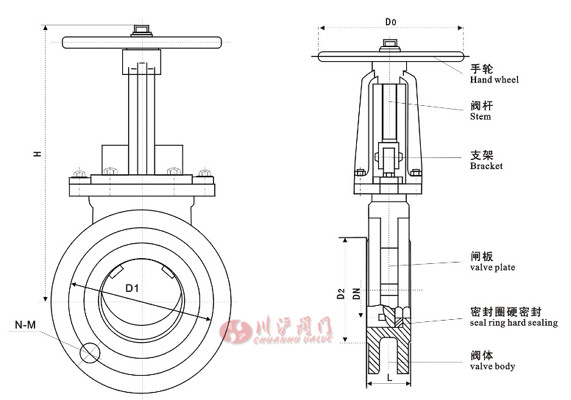

    四、圓形插板閥 結構圖







          圓形插板閥結構圖





    五、圓形插板閥 連接尺寸







                公稱壓力(MPa)
                公稱通徑
                L
                D
                D1
                D2
                H
                N-M
                D0




                1.0
                50
                48
                160
                125
                100
                285
                4-M16
                180




                65
                48
                180
                145
                120
                298
                4-M16
                180




                80
                50
                195
                160
                135
                315
                4-M16
                220




                100
                50
                215
                180
                155
                365
                8-M16
                220




                125
                57
                245
                210
                185
                400
                8-M16
                230




                150
                57
                280
                240
                210
                475
                8-M20
                280




                200
                70
                335
                295
                265
                540
                8-M20
                360




                250
                70
                390
                350
                320
                630
                12-M20
                360




                300
                76
                440
                400
                368
                780
                12-M20
                400




                350
                76
                500
                460
                429
                885
                16-M20
                400




                400
                89
                565
                515
                482
                990
                16-M22
                400




                450
                89
                615
                565
                532
                1100
                20-M22
                530




                500
                114
                670
                620
                585
                1200
                20-M22
                530




                600
                114
                780
                725
                685
                1450
                20-M27
                600




                700
                130
                895
                940
                800
                1700
                24-M27
                600




                800
                130
                1010
                950
                905
                2000
                24-M30
                680




                900
                140
                1110
                1050
                1005
                2300
                28-M30
                680








      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-圓形插板閥.PDF
