    鍛鋼閘閥



    產品展示>> 閘閥>>鍛鋼閘閥




    一、鍛鋼閘閥 產品概述




     上海川滬閥門有限公司生產的鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

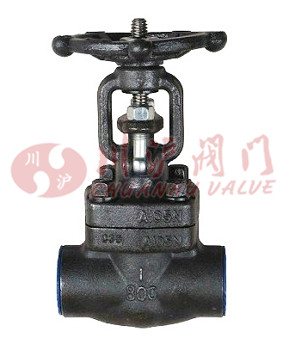

    二、鍛鋼閘閥 產品圖片







          鍛鋼閘閥




          鍛鋼閘閥(型號：Z15W)

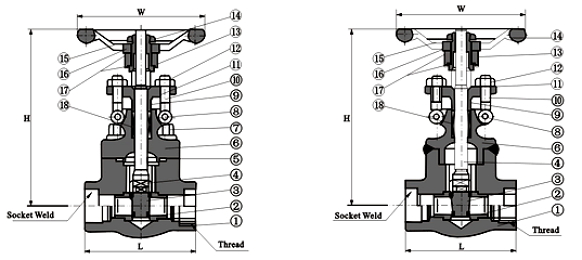

    三、鍛鋼閘閥 結構圖







          鍛鋼閘閥結構圖





    四、鍛鋼閘閥 技術參數




        tr >


    序號
          名 稱
          美標碳鋼
          美標合金鋼
          美標不銹鋼鋼




          Type A 105
          Type F22
          Type       F304(L)
          Type  F316(L)




          1
          閥體
          A105
          A182 F22
          A182 F304(L)
          A182 F316(L)




          2
          閥座
          A276 420
          A276 304
          A276 F304(L)
          A276 F316(L)




          3
          閘板
          A276 430&410
          A182 F304
          A182 F304(L)
          A182 F316(L)




          4
          閥桿
          A182 F6
          A182 F304
          A182 F304(L)
          A182 F316(L)




          5
          墊片
          Corrugated SS+graphite
          SS+PTFE




          6
          閥蓋
          A105

          A182 F22
          A182 F304(L)
          A182 F316(L)




          7
          螺栓
          A193 B7
          A193 B16
          A193 B8
          A193 B8M




          8
          銷
          A276 420
          A276 F304




          9
          填料壓套
          A276 410
          A182 F304(L)
          A182 F316(L)




          10
          活節螺絲
          A193 B7
          A193 B16
          A193 B8
          A193 B8M




          11
          填料壓蓋
          A105
          A182 F11
          A182 F304(L)
          A182 F316(L)




          12
          螺母
          A194 2H
          A 194 4
          A194 8
          A194 8M




          13
          閥桿螺母
          A276 420/Cu-Alloy(銅合金)




          14
          手輪鎖緊螺母
          A 194 2H
          A194 4
          A 194 8
          A194 8M




          15
          銘牌
          SS




          16
          手輪
          Handwheel
          A197




          17
          襯墊
          Bearing Gasket
          A473 431




          18
          填料
          Flexible Graphite
          PTFE




          適用介質
          (水、油、氣等)W.O.G.etc
          (酸類)HNO3,CH3OOH  etc




          適用溫度
          -29℃～425℃
          -29℃～550℃
          -29℃～180℃





    注：可按要求采用其他材料　CS=碳鋼 AS=合金鋼 SS=不銹鋼


    五、鍛鋼閘閥 連接尺寸







          通徑
          縮徑RB
          3/8
          1/2
          3/4
          1
          1　1/4
          1　1/2
          2





          NPS
          全徑FB

          3/8
          1/2
          3/4
          1
          1　1/4
          1　1/2
          2




           L
          150～800Lb
          79
          79
          92
          111
          120
          120
          140
          178




          900Lb
          79
          92
          111
          120
          120
          140
          178
          210




          1500Lb
          111
          111
          111
          114
          120
          140
          162
          210




           H(OPEN)
          150～800Lb
          158
          158
          169
          197
          236
          246
          283
          330




          900～1500Lb
          169
          197
          197
          236
          246
          283
          330
          354




           W
          150～800Lb
          100
          100
          100
          125
          160
          160
          180
          200




          900～1500Lb
          100
          125
          125
          160
          160
          180
          200
          240




           Weights
           Bolted
          150～800Lb
          2.1
          2.0
          2.3
          4.3
          5.9
          6.9
          11.1
          15.2




          900～1500Lb
          2.5
          4.3
          4.2
          6.6
          8.8
          12.5
          17.2
          23.5




           Welded
          150～800Lb
          1.8
          1.7
          2.0
          3.8
          5.1
          6.1
          10.2
          14.2




          900～1500Lb
          2.4
          4.2
          4.0
          6.3
          8.7
          12.1
          17.2
          22






      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
