    氣動雙閘板閘閥



    產品展示>> 閘閥>>氣動雙閘板閘閥




    一、氣動雙閘板閘閥 產品概述




     Z644TC氣動雙閘板閘閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、水例如（灰渣水）等介質在管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，啟動負荷小卡灰及結灰現象少。閥門采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

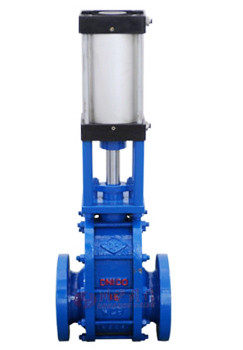

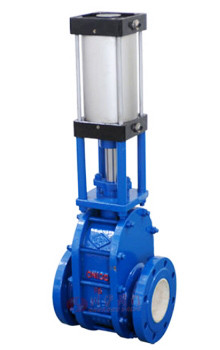

    二、氣動雙閘板閘閥 產品圖片







          氣動雙閘板閘閥
          氣動雙閘板閘閥




          氣動雙閘板閘閥





    三、氣動雙閘板閘閥 技術參數







		  閥體
		  碳鋼




		  閥板
		  復合工程陶瓷




		  閥座
		  復合工程陶瓷




		  閥桿
		  2Cr13




		  中閥體
		  WCB




		  填料
		  柔性石墨




		  氣動執行器
		  鋁合金




            公稱壓力（MPa)
            PN




            殼體試驗
            1.5*PN




            密封試驗
            1.1*PN




            工作溫度
            ≤425℃




            適用介質
            紙漿、污水、煤漿液、灰、渣水混合物等





    四、氣動雙閘板閘閥 結構圖

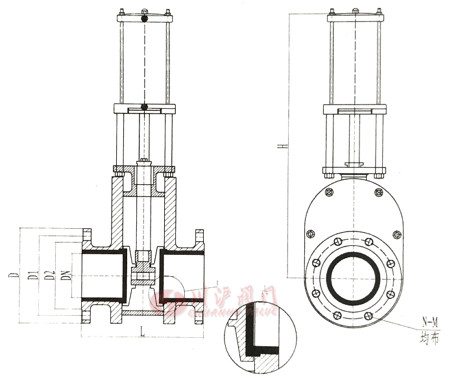

          氣動雙閘板閘閥結構圖





    五、氣動雙閘板閘閥 連接尺寸







			DN
			PN(MPA)
			L
			D
			D1
			D2
			n-M
			Z-0
			n-d




			50
			1.0
			229
			160
			125
			100
			4-M16
			4-18
			480




			65
			229
			180
			145
			120
			4-M16
			4-18
			500




			80
			255
			200
			160
			135
			8-M16
			8-18
			630




			100
			298
			215
			180
			155
			8-M16
			8-18
			690




			125
			310
			245
			210
			185
			8-M16
			8-18
			720




			150
			360
			280
			240
			210
			8-M20
			8-23
			810




			200
			380
			335
			295
			265
			8-M20
			8-23
			950




			250
			450
			390
			350
			320
			12-M20
			12-23
			1180




			300
			500
			440
			400
			368
			12-M20
			12-23
			1390




			350
			550
			500
			460
			428
			12-M20
			12-23
			1500







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-氣動雙閘板閘閥.PDF
