    陶瓷刀閘閥



    產品展示>> 閘閥>>陶瓷刀閘閥




    一、陶瓷刀閘閥 產品概述




     PZ73TC陶瓷刀閘閥又叫陶瓷排渣閥，是刀型閘閥的一種，包括高壓工程陶瓷閘閥和中低壓工程陶瓷閘閥。它的閥體采用碳鋼（WCB）材質，內襯采用ZTA工程陶瓷。公稱通徑一般為：DN50-DN800，中低壓工程陶瓷閘閥的公稱壓力一般為：PN1.0-PN1.6MPa。主要適用于礦料礦漿和灰渣漿液等介質。驅動方式多樣化，有電動，手動和錐齒輪傳動。連接方式一般采用對夾式連接。

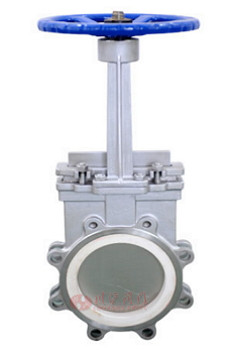

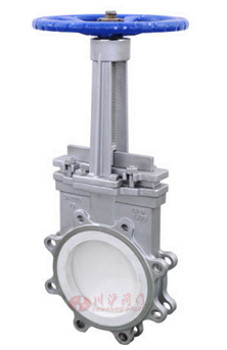

    二、陶瓷刀閘閥 產品圖片







          陶瓷刀閘閥
          陶瓷刀閘閥




          陶瓷刀閘閥





    三、陶瓷刀閘閥 技術參數







		  閥體、上蓋
		  碳鋼+陶瓷、不銹鋼+陶瓷





		  閥板

		  不銹鋼+陶瓷




		  閥桿
		  不銹鋼





		  密封圈
		  陶瓷




            公稱壓力（MPa)
            PN




            殼體試驗
            1.5*PN




            密封試驗
            1.1*PN




            工作溫度
            ≤425℃




            適用介質
            紙漿、污水、煤漿液、灰、渣水混合物等

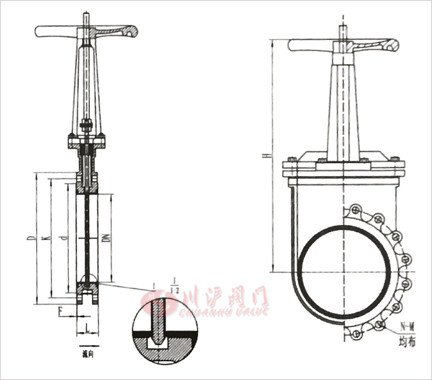

    四、陶瓷刀閘閥 結構圖







          陶瓷刀閘閥結構圖





    五、陶瓷刀閘閥 連接尺寸







			公稱壓力PN(MPa)
			公稱通徑DN(mm)
			長度L
			法蘭外徑D
			螺栓孔中心距K
			連接凸出部分直徑d
			H
			N-M
			D0
			公稱壓力PN(MPa)
			公稱通徑DN(mm)
			長度L
			法蘭外徑D
			螺栓孔中心距K
			連接凸出部分直徑d
			H
			N-M
			D0




			1.0
			50
			48
			160
			125
			100
			310
			4-M16
			180
			1.6
			50
			48
			160
			125
			100
			310
			4-M16
			180




			65
			48
			180
			145
			120
			340
			4-M16
			180
			65
			48
			180
			145
			120
			340
			4-M16
			180




			80
			50
			195
			160
			135
			360
			4-M16
			200
			80
			50
			195
			160
			135
			360
			8-M16
			200




			100
			50
			215
			180
			155
			400
			8-M16
			220
			100
			50
			215
			180
			155
			400
			8-M16
			220




			125
			50
			245
			210
			185
			450
			8-M16
			240
			125
			50
			245
			210
			185
			450
			8-M16
			240




			150
			70
			280
			240
			210
			520
			8-M20
			280
			150
			70
			280
			240
			210
			520
			8-M20
			280




			200
			70
			335
			295
			265
			630
			8-M20
			320
			200
			70
			335
			295
			265
			630
			I2-M20
			320




			250
			70
			390
			350
			320
			750
			12-M20
			350
			250
			70
			405
			355
			320
			750
			12-M22
			350




			300
			80
			440
			400
			368
			840
			12-M20
			400
			300
			80
			460
			410
			375
			840
			12-M22
			400




			350
			90
			500
			460
			428
			970
			16-M2C
			450
			350
			90
			520
			470
			435
			970
			16-M22
			450




			400
			100
			565
			515
			482
			1090
			16-M22
			450
			400
			100
			580
			525
			485
			1090
			16-M27
			450




			450
			120
			615
			565
			532
			1210
			20-M22
			500
			450
			120
			640
			585
			545
			1210
			20-M27
			500




			500
			130
			670
			620
			585
			1340
			20-M22
			550
			500
			130
			705
			650
			608
			1340
			20-M30
			550




			600
			130
			780
			725
			685
			1560
			20-M27
			600
			600
			130
			840
			770
			718
			1560
			20-M36
			600




			700
			160
			895
			840
			800
			1800
			24-M27
			600
			700
			160
			910
			840
			788
			1800
			24-M36
			600




			800
			160
			1010
			950
			905
			2100
			24-M30
			700
			800
			160
			1020
			950
			898
			2100
			24-M3f
			700







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-陶瓷刀閘閥.PDF
