    YK43X氣體減壓閥



    產品展示>> 減壓閥>>YK43X氣體減壓閥




    一、YK43X氣體減壓閥 產品概述




     上海川滬閥門有限公司生產的YK43X氣體減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導 閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

        適用場景:

        YK43X氣體減壓閥主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。


    二、YK43X氣體減壓閥 產品圖片







          YK43X氣體減壓閥
          YK43X氣體減壓閥

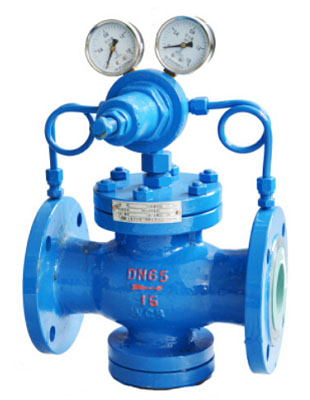

          YK43X氣體減壓閥(鑄鋼法蘭連接)

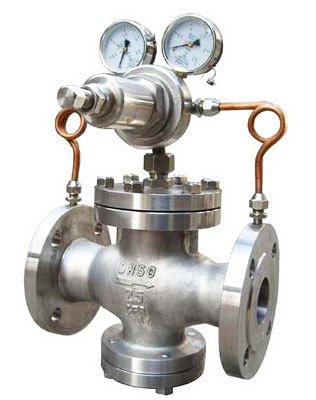

          YK43X氣體減壓閥(不銹鋼法蘭連接)





    三、YK43X氣體減壓閥 產品型號







           閥體材質
           型號




          鑄鋼
          YK43X-16C,YK43X-25C,YK43X-64C,YK43X-100C,YK43X-160C




          不銹鋼
          YK43X-16P,YK43X-25P,YK43X-64P,YK43X-100P,YK43X-160P





    四、YK43X氣體減壓閥 零件材料







           零件名稱
           材質




           閥體、閥蓋、底蓋
           WCB/CF8




           閥座
           2Cr13/304SS




           閥瓣
           2Cr13/304SS




           缸套
           2Cr13/304SS




           活塞
           2Cr13/304SS




           閥桿
           2Cr13




           膜片
           304SS




           彈簧
           60Si2Mn




           密封墊
           丁腈橡膠/聚四氟乙烯




           導閥體、導閥蓋
           25#/304SS





    五、YK43X氣體減壓閥 主要技術參數







           公稱壓力
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           殼體試驗壓力(MPa)*
           2.4
           3.75
           6.0
           9.6
           15.0
           24.0




           密封試驗壓力(MPa)
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           高進口壓力(MPa)
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           出口壓力范圍(MPa)
           0.1~1.0
           0.2~1.6
           0.2~2.5
           0.5~3.5
           0.5~3.5
           0.5~4.5




           小閥前閥后壓差(MPa)
           0.15
           0.15
           0.2
           0.4
           0.8
           1.0




           壓力特性偏差
           符合GB/T12245-2005標準




           流量特性偏差
           符合GB/T12245-2005標準




           泄漏率
           0




           工作溫度
          ≤120°C





    六、YK43X氣體減壓閥 結構圖

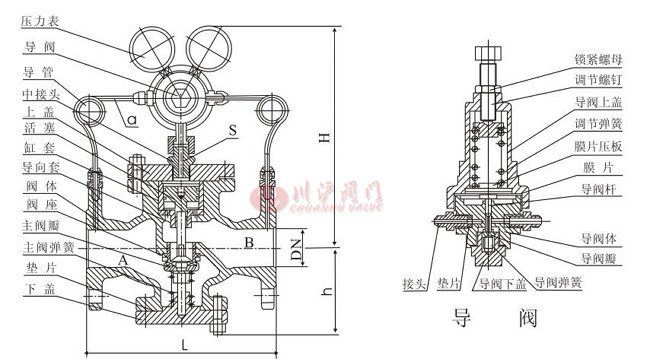

          YK43X氣體減壓閥結構圖





    七、YK43X氣體減壓閥 連接尺寸







			DN
			PN16
			PN25
			PN40
			PN64
			PN16
			PN25
			PN40
			PN64
			PN16
			PN25
			PN40
			PN64




			L
			H
			h




			15
			160
			160
			180
			180
			305
			305
			305
			305
			95
			95
			95
			95




			20
			160
			160
			180
			180
			305
			305
			305
			305
			95
			95
			95
			95




			25
			180
			200
			200
			200
			305
			305
			305
			305
			95
			95
			95
			95




			32
			200
			200
			220
			220
			305
			305
			305
			305
			95
			95
			95
			95




			40
			220
			220
			240
			240
			330
			330
			330
			330
			110
			110
			110
			110




			50
			250
			250
			270
			270
			330
			330
			330
			330
			1 10
			110
			1 10
			110




			65
			260
			260
			280
			300
			330
			330
			330
			330
			110
			110
			110
			110




			80
			310
			310
			330
			330
			355
			355
			355
			355
			155
			155
			155
			155




			100
			350
			350
			380
			380
			355
			355
			355
			355
			155
			155
			155
			155




			125
			400
			400
			450
			450
			420
			420
			420
			420
			200
			200
			200
			200




			150
			450
			450
			500
			500
			420
			420
			420
			420
			200
			200
			200
			200




			200
			500
			500
			560
			560
			475
			475
			475
			475
			230
			230
			230
			230




			250
			600
			600


			510
			510
			510
			510
			280
			280
			280
			280




			300
			800
			800


			560
			560
			560
			560
			320
			320
			320
			320






      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
