    200P減壓閥






    一、200P減壓閥 產品概述




     上海川滬閥門有限公司生產的200P減壓閥是直接作用薄膜式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

      200P減壓閥主要用于蒸汽管路，起減壓穩壓作用。


    二、200P減壓閥 產品圖片

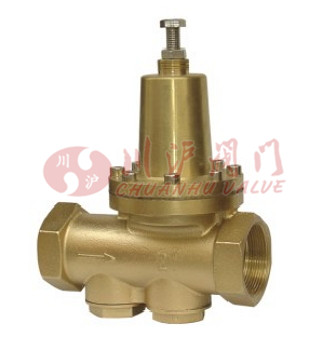

          200P減壓閥




          200P減壓閥(黃銅內螺紋連接)





    三、200P減壓閥 主要技術參數和性能指標







			公稱壓力(Mpa)
			1.0
			1.6




			殼體試驗壓力(Mpa)*
			1.5
			2.4




			密封試驗壓力(Mpa)
			1.0
			1.6




			高進口壓力(Mpa)
			1.0
			1.6




			出口壓力范圍(Mpa)
			0.09-0.8
			0.1-1.2




			壓力特性偏差(Mpa)△P2P
			GB12246-1989




			流量特性偏差(Mpa)△P2G
			GB12246-1989




			滲漏量
			0




			工作溫度
			0℃-80℃





    四、200P減壓閥 主要零件材料







			零件名稱
			零件材料




			閥體 閥蓋
			銅合金




			閥座
			H62




			閥瓣
			H62




			閥桿
			H62




			O型圈
			丁腈橡膠




			密封圈
			丁腈橡膠




			膜片
			夾織物丁腈橡膠




			調節彈簧
			60Si2Mn




			過濾器
			不銹鋼





    五、200P減壓閥 結構圖







          200P減壓閥結構圖





    六、200P減壓閥 連接尺寸







			DN
			G
			L
			H1
			H
			D




			15(1/2")
			G1/2"
			112
			40
			150
			75




			20(3/4")
			G3-4"
			140
			55
			190
			90




			25(1")
			G1"
			140
			55
			195
			90




			32(1-1/4")
			G1-1/4"
			165
			55
			212
			98




			40(1-1/2")
			G1-1/4"
			190
			55
			215
			98




			50(2")
			G2"
			200
			65
			265
			120







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-200P減壓閥.PDF
