    Y43H蒸汽減壓閥



    產品展示>> 減壓閥>>Y43H蒸汽減壓閥




    一、Y43H蒸汽減壓閥 產品概述




     上海川滬閥門有限公司生產的Y43H蒸汽減壓閥屬先導式減壓閥，主要由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥則由閥座、閥瓣、膜片、彈簧等等零件組成。導閥通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流零件的過流面積大小，實現減壓穩壓功能。

        適用場景:

        Y43H蒸汽減壓閥主要用于城市建筑、工廠等的蒸汽管路系統中。

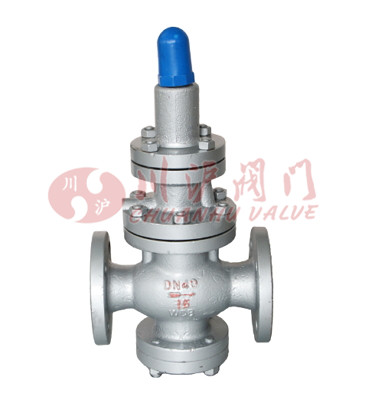

    二、Y43H蒸汽減壓閥 產品圖片







          Y43H蒸汽減壓閥




          Y43H蒸汽減壓閥(鑄鋼法蘭連接)





    三、Y43H蒸汽減壓閥 產品型號







           閥體材質
           型號




          鑄鋼
          Y43H-16C,Y43H-25C,Y43H-64C,Y43H-100C,Y43H-160C




          不銹鋼
          Y43H-16P,Y43H-25P,Y43H-64P,Y43H-100P,Y43H-160P





    四、Y43H蒸汽減壓閥 零件材料







           零件名稱
           材質




           閥體、閥蓋、底蓋
           WCB/CF8




           閥座
           2Cr13/304SS




           閥瓣
           2Cr13/304SS




           缸套
           2Cr13/304SS




           活塞
           2Cr13/304SS




           閥桿
           2Cr13




           膜片
           304SS




           彈簧
           60Si2Mn





    五、Y43H蒸汽減壓閥 主要技術參數







           公稱壓力
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           殼體試驗壓力(MPa)
           2.4
           3.75
           6.0
           9.6
           15.0
           24.0




           密封試驗壓力(MPa)
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           高進口壓力(MPa)
           1.6
           2.5
           4.0
           6.4
           10.0
           16.0




           出口壓力范圍(MPa)
           0.1~1.0
           0.2~1.6
           0.2~2.5
           0.5~3.5
           0.5~3.5
           0.5~4.5




           小閥前閥后壓差(MPa)
           0.15
           0.15
           0.2
           0.4
           0.8
           1.0




           壓力特性偏差
           符合GB/T12245-2005標準




           流量特性偏差
           符合GB/T12245-2005標準




           泄漏率
           符合GB/T12245-2005標準




           工作溫度
          ≤350°C

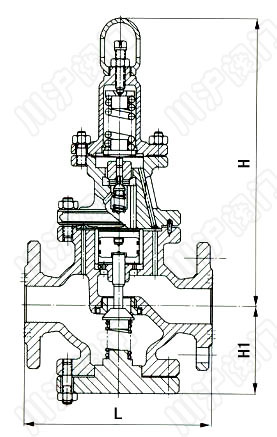

    六、Y43H蒸汽減壓閥 結構圖







          Y43H蒸汽減壓閥結構圖





    七、Y43H蒸汽減壓閥 連接尺寸






        PN1.6~4.0MPa Y43H先導活塞式Y(jié)43H蒸汽減壓閥 連接尺寸




             公稱通徑DN
             外 形 尺 寸




             L
             H
             Hl




             1.6/2.5MPa
             4.0MPa




             15
             160
             180
             295
             90




             20
             160
             180
             330
             98




             25
             180
             200
             330
             110




             32
             200
             220
             330
             110




             40
             220
             240
             345
             125




             50
             250
             270
             345
             125




             65
             280
             280
             350
             130




             80
             310
             330
             385
             160




             100
             350
             380
             385
             170




             125
             400
             450
             400
             200




             150
             450
             500
             415
             210




             200
             500
             560
             475
             240




             250
             600
             525
             290




             300
             800
             580
             335




             350
             850
             620
             375




             400
             900
             660
             405








        PN6.4~16.0MPa Y43H先導活塞式Y(jié)43H蒸汽減壓閥 連接尺寸




             公稱通徑DN
             外 形 尺 寸




             L
             H
             Hl




             6.4/10.0MPa
             16.0MPa




             15
             180
             180
             305
             100




             20
             180
             200
             340
             105




             25
             200
             220
             340
             120




             32
             220
             230
             340
             120




             40
             240
             240
             355
             135




             50
             270
             300
             355
             135




             65
             280
             340
             360
             140




             80
             330
             360
             395
             170




             100
             380
             400
             185




             125
             450
             415
             215




             150
             500
             430
             225




             200
             560
             495
             260




             250
             600
             545
             310




             300
             800
             600
             355




             350
             850
             640
             395




             400
             900
             690
             435







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-Y43H蒸汽減壓閥.PDF
