    Y13H減壓閥






    一、Y13H減壓閥 產品概述




     上海川滬閥門有限公司生產的Y13H減壓閥是內螺紋先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

本產品主要用于蒸汽管路，起減壓穩壓作用。

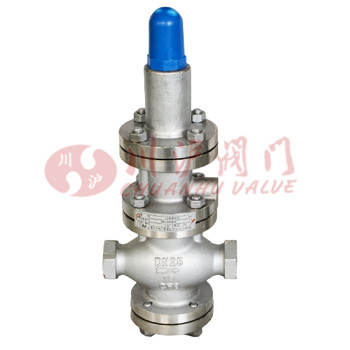

    二、Y13H減壓閥 產品圖片







          Y13H減壓閥




          Y13H減壓閥(不銹鋼內螺紋連接)





    三、Y13H減壓閥 主要技術參數和性能指標







			公稱壓力(Mpa)
			1.6
			2.5




			殼體試驗壓力(Mpa)*
			2.4
			3.75




			密封試驗壓力(Mpa)
			1.6
			2.5




			高進口壓力(Mpa)
			1.6
			2.5




			出口壓力范圍(Mpa)
			0.1-1.0
			0.1-1.6




			壓力特性偏差(Mpa)△P2P
			GB12246-1989




			流量特性偏差(Mpa)△P2G
			GB12246-1989




			小壓差
			0.15
			0.15




			滲漏量
			GB12245-1989





    四、Y13H減壓閥 主要零件材料







			零件名稱
			零件材料




			閥體 閥蓋 底蓋
			WCB\304




			閥座 閥盤
			2Cr13




			缸套
			2Cr13/25(鍍硬鉻)




			活塞
			2Cr13/銅合金




			活塞環
			合金鑄鐵




			導閥座 導閥桿
			2Cr13




			膜片
			1Cr18Ni9Ti




			主閥彈簧
			50CrVA




			導閥主彈簧
			50CrVA




			調節彈簧
			60Si2Mn





    五、Y13H減壓閥 結構圖







          Y13H減壓閥結構圖





    六、Y13H減壓閥 連接尺寸







			公稱通徑DN
			G
			L
			H
			Hl




			15
			1/2"
			140
			295
			90




			20
			3-4"
			140
			330
			98




			25
			1"
			160
			330
			110




			32
			1-1/4"
			180
			330
			110




			40
			1-1/4"
			200
			345
			125




			50
			2"
			230
			345
			125







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-Y13H減壓閥.PDF



     Y13H減壓閥鏈接：http://www.yhshare.com/products/jianyafa/y13h.html
