    美標蝶閥





    一、美標蝶閥 產品概述




     上海川滬閥門有限公司生產的D373H、D373Y美標蝶閥，美標蝶閥的主要結構特征分為凸耳式、對夾式和法蘭式等三偏心結構，其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。

        特點：

        ①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

        ②由扭矩產生彈性密封。

        ③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

        ④體積小、重量輕、操作輕巧、便于安裝。

        ⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

        適用場景：

        D373H、D373Y 型美標蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。


    二、美標蝶閥 產品圖片

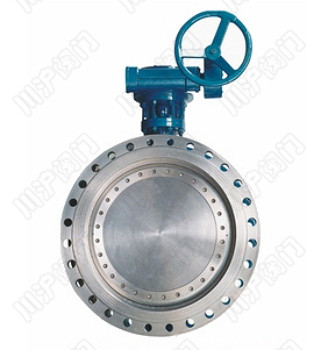

          美標法蘭蝶閥

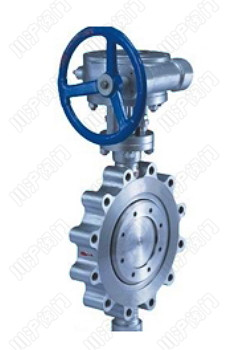

          美標對夾蝶閥




          美標法蘭蝶閥
          美標對夾蝶閥

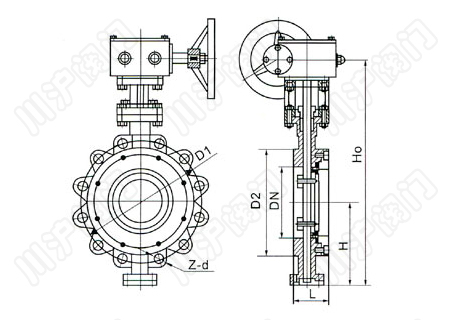

    三、美標蝶閥 結構圖







          D373H、D373Y_美標蝶閥_結構圖





    四、美標蝶閥 連接尺寸






        美標蝶閥外形尺寸




             公稱通徑
             結構長度 （標準值）
             外形尺寸 （參考值）
             連接尺寸 （標準值）




             L
             H
             H0
             D1
             D2
             M
             Z-d




             6"
             150
             70
             175
             545
             241.5
             216
             M20
             8-22




             8"
             200
             71
             210
             615
             298.5
             270
             M20
             8-22




             10"
             250
             76
             250
             695
             362
             324
             M24
             12-25




             12"
             300
             86
             285
             830
             432
             381
             M24
             12-25




             14"
             350
             92
             320
             900
             476
             413
             M27
             12-29




             16"
             400
             102
             355
             980
             540
             470
             M27
             16-29




             18"
             450
             114
             380
             1030
             578
             533
             M30
             16-32




             20"
             500
             127
             415
             1110
             635
             584
             M30
             20-32




             24"
             600
             154
             475
             1305
             749.5
             692
             M33
             20-35




             30"
             750
             165
             580
             1525
             914
             857
             M33
             28-35




             36"
             900
             203
             680
             1765
             1085
             1022
             M39
             32-41






    五、美標蝶閥 安裝說明




     1、安裝前應核對蝶閥之規格、材料是否與設計相符合。

        2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。

        3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。

        4、配管之兩法蘭面間必須平行對準同心。

        5、安裝時蝶閥與法蘭間無需另行加裝墊片。

        6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻
        礙。



      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
