    真空蝶閥



    產品展示>> 蝶閥>>真空蝶閥




    一、真空蝶閥 產品概述




    GI高真空蝶閥用于接通或切斷真空管路中的氣流，驅動形式有手柄式、氣動式、電動式等，手動真空蝶閥常用于不經常開閉場合，氣動真空蝶閥和電動真空蝶閥可以和自動化系統集成，通過開關量信號來控制開關或者模擬量信號來控制閥門開度大小，從而實現系統自動化控制，真空蝶閥具有結構緊湊、密閉性能好、安裝方便等特點，也可以用于常壓系統中，特別對結構空間也限制的場合使用。

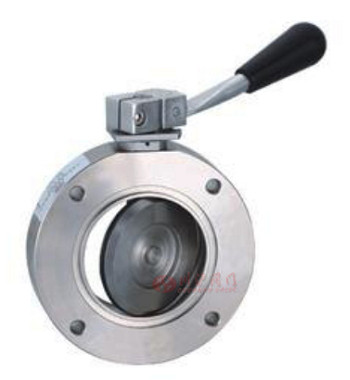

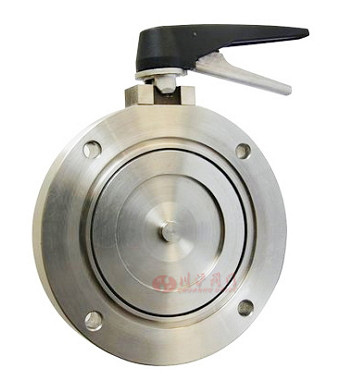

    二、真空蝶閥 產品圖片







          真空蝶閥
          真空蝶閥




          真空蝶閥
          真空蝶閥






    三、真空蝶閥 技術參數







		  公稱通徑
		  40
		  50
		  65
		  80
		  100
		  125
		  150
		  200
		  250
		  300
		  350
		  400
		  450
		  500
		  600
		  800




		  連接法蘭
		  JB/T919　　GB/T6070




		  漏氣速率（L/s）
		  133.3х10-6
		  133.3х10-5




		  通導能力（L/s）
		  48
		  97
		  178
		  260
		  546
		  938
		  1328
		  2611
		  3962
		  6159
		  8535
		  10912
		  13558
		  16202
		  22418
		  41357




		  適用范圍（Pa）
		  133.3х10-6 ~ 101х103




		  介質溫度（℃）
		  -25~80





    四、真空蝶閥 零部件參數







		   零件名稱
				閥體和蝶板
				構件
				密封墊（閥體、蝶板）




				材料
				碳素鋼（鍍鎳）
				2Cr13
				丁腈橡膠




				不銹鋼
				不銹鋼
				丁腈橡膠/氟橡膠

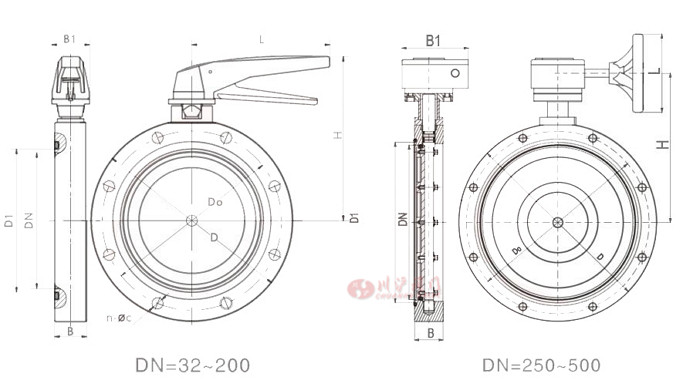

    五、真空蝶閥 結構圖







          真空蝶閥結構圖





    六、真空蝶閥 連接尺寸








			  Model

				型號
			  DN
			  D
			  Do
			  D1
			  B
			  H
			  B1
			  L
			  n-φc




			  GI-32
			  32
			  78
			  64
			  36
			  22
			  32
			  36
			  115
			  4-φ7




			  GI-40
			  40
			  85
			  70
			  44
			  22
			  40
			  36
			  115
			  4-φ7




			  GI-50
			  50
			  110
			  90
			  55
			  22
			  50
			  36
			  115
			  4-φ9




			  GI-65
			  65
			  125
			  105
			  70
			  26
			  130
			  38
			  135
			  4-φ9




			  GI-80
			  80
			  145
			  125
			  85
			  30
			  140
			  38
			  135
			  4-φ9




			  GI-100
			  100
			  170
			  145
			  105
			  30
			  153
			  38
			  135
			  4-φ12




			  GI-150
			  150
			  220
			  195
			  156
			  35
			  179
			  40
			  165
			  8-φ12




			  GI-200
			  200
			  275
			  250
			  208
			  40
			  208
			  40
			  185
			  8-φ12




			  GI-250
			  250
			  330
			  300
			  258
			  45
			  234
			  45
			  300
			  8-φ14




			  GI-300
			  300
			  380
			  350
			  308
			  55
			  300
			  55
			  350
			  8-φ14




			  GI-400
			  400
			  500
			  465
			  408
			  60
			  340
			  60
			  500
			  8-φ18





      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-真空蝶閥.PDF
