    蝸輪蝶閥



    產品展示>> 蝶閥>>蝸輪蝶閥




    一、蝸輪蝶閥 產品概述




     上海川滬閥門有限公司生產的D371X蝸輪蝶閥，具有開關及調節流體功能，廣泛用于各種工業流體控制，和傳統截止閥和球閥相比，蝶閥重量輕，成本低。隨著各種人造橡膠工業的快速發展，軟密封中線蝶閥 不僅能用于傳統水處理工業，還可用于各種現代化學工業。

        特點：

        1、蝶板，閥桿，閥體，同心設計扭矩小

        2、可雙向安裝

        3、自清潔式閥座

        4、防吹出式閥桿

        5、ISO 5211 頂法蘭

        6、可選加長式閥桿

        7、可提供對夾和法蘭連接方式


    二、蝸輪蝶閥 產品圖片

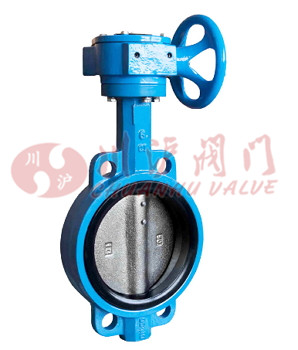

          鑄鋼蝸輪蝶閥

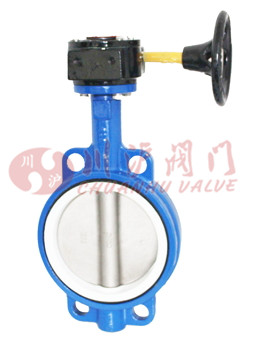

          不銹鋼蝸輪蝶閥




          鑄鋼蝸輪蝶閥
          不銹鋼蝸輪蝶閥





    三、蝸輪蝶閥 產品型號







           材質
           型號




           法蘭式

     D341X-10，D341X-16





           對夾式

     D371X-10，D371X-16






    四、蝸輪蝶閥 主要參數







          型號
          XD371X-10
          XD371X-16




          工作壓力（MPa）
          1.0
          1.6




          適用溫度（℃）
          ≤65




          適用介質
          水等




          材料
          閥體
          鑄鐵




          蝶板
          球墨鑄鐵（表面尼龍覆層）




          閥桿
          鉻不銹鋼




          閥座
          丁晴橡膠




          填料
          O形橡膠圈





    五、蝸輪蝶閥 結構圖

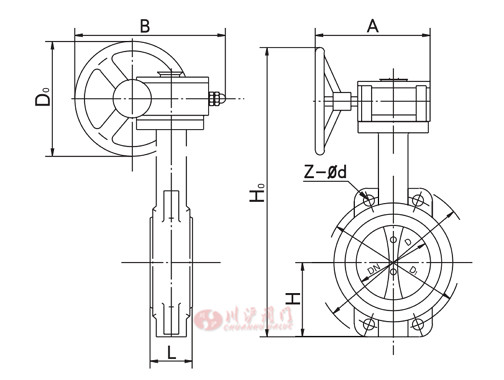

          D371X_蝸輪蝶閥_結構圖





    六、蝸輪蝶閥 連接尺寸




    D371X/J-10C(P·R·Z-Q)





			通徑(DN)
			L
			D1
			D
			Z- d
			H
			H0
			A
			B
			D0
			Wt/kg




			50
			43
			125
			165
			4-18
			80
			360
			193
			125
			150
			8




			65
			46
			145
			185
			4-18
			90
			385
			193
			125
			150
			9




			80
			46
			160
			200
			8-18
			95
			395
			193
			125
			150
			10




			100
			52
			180
			220
			8-18
			115
			430
			193
			125
			150
			11




			125
			56
			210
			250
			8-18
			125
			460
			193
			125
			150
			13




			150
			56
			240
			285
			8-22
			140
			485
			193
			125
			150
			14




			200
			60
			295
			340
			8-22
			175
			630
			283
			165
			220
			30




			250
			68
			350
			395
			12-22
			206
			690
			283
			165
			220
			40




			300
			78
			400
			445
			12-22
			240
			770
			334
			175
			280
			78




			350
			78
			460
			505
			16-22
			270
			830
			334
			175
			280
			81




			400
			102
			515
			565
			16-26
			315
			910
			425
			210
			320
			140




			450
			114
			565
			615
			20-26
			320
			938
			425
			210
			320
			160




			500
			127
			620
			670
			20-26
			343
			993
			425
			210
			320
			190




			600
			154
			725
			780
			20-30
			413
			1131
			425
			210
			320
			315




			700
			165
			840
			895
			24-30
			478
			1476
			620
			320
			400
			480




			800
			190
			950
			1015
			24-33
			525
			1533
			620
			320
			400
			516




			900
			203
			1050
			1115
			28-33
			585
			1655
			620
			320
			400
			780




			1000
			216
			1160
			1230
			28-36
			640
			1765
			620
			400
			400
			950




			1200
			254
			1380
			1455
			32-39
			755
			1995
			620
			400
			400
			1150




			1400
			530
			1590
			1675
			36-42





			1890




			1600
			1600
			1820
			1915
			40-48





			2780





    七、蝸輪蝶閥 安裝說明




     1、安裝前應核對蝶閥之規格、材料是否與設計相符合。

        2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。

        3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。

        4、配管之兩法蘭面間必須平行對準同心。

        5、安裝時蝶閥與法蘭間無需另行加裝墊片。

        6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻
        礙。



      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
