    軟密封蝶閥



    產品展示>> 蝶閥>>軟密封蝶閥




    一、軟密封蝶閥 產品概述




     軟密封蝶閥(型號:D71X、D71F)由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式軟密封蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

        特點：

       1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；

    2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；

    3、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；

    4、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；

    5、軸的徑向采用O型圈與金屬墊的組合；

    6、閥座鑲在有彈性條的閥體的槽內；

    7、采用可調彈性彈子定位。定位準確，結構簡單。

        適用場景：

        軟密封蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


    二、軟密封蝶閥 產品圖片







          軟密封蝶閥
          軟密封蝶閥

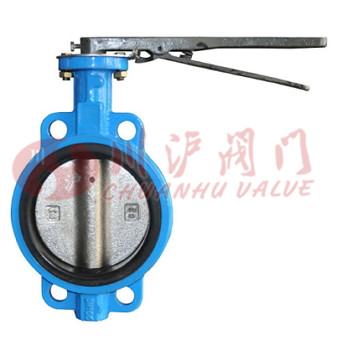

          軟密封蝶閥(橡膠密封對夾式連接)

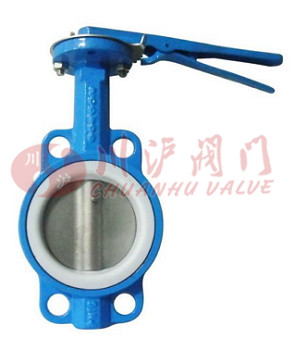

          軟密封蝶閥(四氟密封對夾式連接)






    三、軟密封蝶閥 執行標準







            設計標準
            GB12238




            結構長度
            GB12221




            法蘭標準
            JB/T79-94




            GB9113.1-26




            檢驗試驗
            GB/T13927




            驅動方式
            蝸輪、手動、電動、氣動





    四、軟密封蝶閥 結構圖







          零件名稱
          材料




          閥體
          球墨鑄鐵、鑄鋼、合金鋼、不銹鋼




          蝶板
          鑄鋼、不銹鋼及特殊材料




          密封圈
          各種橡膠、聚四氟




          閥桿
          2Cr13、不銹鋼




          填料
          O型圈、柔性石墨O

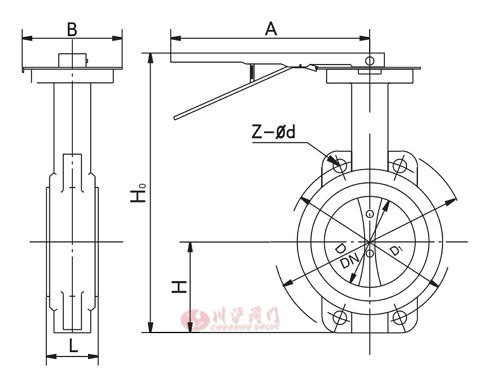

    五、軟密封蝶閥 結構圖







          軟密封蝶閥結構圖





    六、軟密封蝶閥 連接尺寸




    D71X/J-10C(P·R·Z-Q)





			通徑(DN)
			L
			D1
			D
			Z- d
			H
			H0
			A
			B
			Wt/kg




			32
			33
			100

			4-18




			2.8




			40
			33
			110

			4-18

			220


			3.1




			50
			43
			125
			165
			4-18
			80
			270
			270
			118
			3.5




			65
			46
			145
			185
			4-18
			90
			295
			270
			118
			4.4




			80
			46
			160
			200
			8-18
			95
			305
			270
			118
			5.5




			100
			52
			180
			220
			8-18
			115
			340
			270
			118
			6.5




			125
			56
			210
			250
			8-18
			125
			370
			310
			118
			9




			150
			56
			240
			285
			8-22
			140
			395
			310
			118
			12




			200
			60
			295
			340
			8-22
			175
			475
			370
			165
			22





    七、軟密封蝶閥 安裝說明




     1、安裝前應核對蝶閥之規格、材料是否與設計相符合。

        2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。

        3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。

        4、配管之兩法蘭面間必須平行對準同心。

        5、安裝時蝶閥與法蘭間無需另行加裝墊片。

        6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻
        礙。




      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-軟密封蝶閥.PDF
