    鍛鋼截止閥



    產品展示>> 截止閥>>鍛鋼截止閥




    一、鍛鋼截止閥 產品概述




     上海川滬閥門有限公司生產的JD41H、JD41Y鍛鋼截止閥，鍛鋼截止閥按照API 602標準設計制造，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小 ，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式，有RF法蘭、NPT螺紋、SW焊接式三種連接方式。

        特點：

        1. 全徑或縮徑；

        2. 明桿支架式（OS & Y）；

        3. 自定心壓板壓套式；

        4. 螺栓連接、纏繞墊片密封式閥蓋；

        5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；

        6. 整體式上密座；

        7. 承插端符合ASMEB16.11；

        8. 螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。

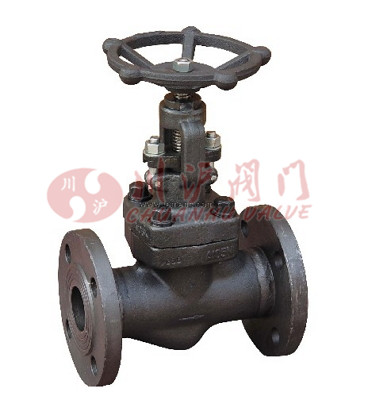

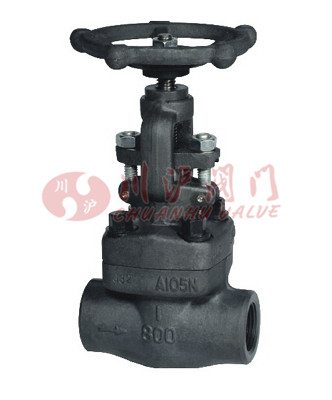

    二、鍛鋼截止閥 產品圖片







          鍛鋼截止閥
          鍛鋼截止閥




          鍛鋼截止閥(內螺紋連接)
          鍛鋼截止閥(法蘭連接)





    三、鍛鋼截止閥 產品型號







           材質
           國標型號
           美標型號




           A105
          JD41H/Y-16C

              JD41H/Y-25

              JD41H/Y-40

              JD41H/Y-64

              JD41H/Y-100

              JD41H/Y-160
           JD41H/Y-C150

            JD41H/Y-C300

            JD41H/Y-C600

            JD41H/Y-C900

            JD41H/Y-C1500

            JD41H/Y-C2500




           304SS
           JD41H/Y-16P

              JD41H/Y-25P

              JD41H/Y-40P

              JD41H/Y-64P

              JD41H/Y-100P

              JD41H/Y-160P
           JD41H/Y-C150P

            JD41H/Y-C300P

            JD41H/Y-C600P

            JD41H/Y-C900P

            JD41H/Y-C1500P

            JD41H/Y-C2500P




           316SS
          JD41H/Y-16R

              JD41H/Y-25R

              JD41H/Y-40R

              JD41H/Y-64R

              JD41H/Y-100R

              JD41H/Y-160R
           JD41H/Y-C150R

            JD41H/Y-C300R

            JD41H/Y-C600R

            JD41H/Y-C900R

            JD41H/Y-C1500R

            JD41H/Y-C2500R





    四、鍛鋼截止閥 主要參數







           試驗項目（PN）
           1.6
           2.4
           4.0
           6.4
           10.0
           16.0




           強度試驗
           2.4
           3.8
           6.0
           9.6
           15.0
           24.0




           密封試驗
           1.76
           2.75
           4.4
           7.04
           11.0
           17.6




           氣密封試驗
           0.6




           適用溫度
          ≤425℃




           適用介質
           水、油品、蒸氣

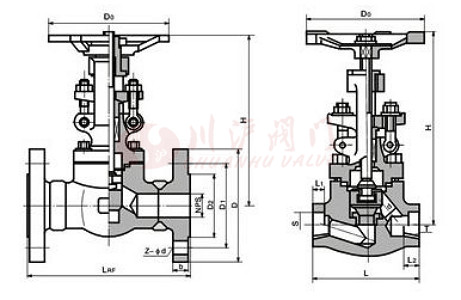

    五、鍛鋼截止閥 結構圖







          鍛鋼截止閥結構圖





    六、鍛鋼截止閥 連接尺寸








             公稱通徑
             主要外形尺寸和連接尺寸




             L
             d
             S
             L1
             T
             L2
             H
             D0




             JD41H-16C   JD41H-25   JD41H-40   JD11H-16C   JD11H-25   JD11H-40   JD61H-16C   JD61H-25   JD61H-40




             15
             90
             13
             22.5
             10
             1/2
             15
             159
             98




             20
             100
             18
             28.5
             11
             3/4
             17
             190
             112




             25
             120
             23
             34.5
             12
             1
             19
             208
             126




             32
             140
             29
             43
             14
             1-1/4
             21
             216
             166




             40
             170
             36
             49
             15
             1-1/2
             21
             247
             188




             50
             200
             46
             61
             16
             2
             25
             290
             220




             JD41H-64   JD11H-64   JD61H-64




             15
             90
             13
             22.5
             10
             1/2
             15
             159
             98




             20
             100
             18
             28.5
             11
             3/4
             17
             190
             112




             25
             120
             23
             34.5
             12
             1
             19
             208
             126




             32
             140
             29
             43
             14
             1-1/4
             21
             216
             166




             40
             170
             36
             49
             15
             1-1/2
             21
             258
             188




             50
             210
             46
             61
             16
             2
             25
             405
             220




             JD41H-100   JD11H-100   JD61H-100




             15
             90
             13
             22.5
             10
             1/2
             15
             159
             98




             20
             100
             18
             28.5
             11
             3/4
             17
             190
             112




             25
             120
             23
             34.5
             12
             1
             19
             208
             126




             32
             140
             29
             43
             14
             1-1/4
             21
             216
             166




             40
             170
             26
             49
             15
             1-1/2
             21
             258
             188




             50
             210
             46
             61
             16
             2
             25
             405
             220




             JD41H-160   JD11H-160  JD61H-160




             15
             90
             13
             22.5
             10
             1/2
             15
             159
             98




             20
             100
             18
             28.5
             11
             3/4
             17
             190
             112




             25
             120
             23
             34.5
             12
             1
             19
             208
             126




             32
             140
             29
             43
             14
             1-1/4
             21
             216
             188




             40
             170
             36
             49
             15
             1-1/2
             21
             258
             220




             50
             210
             46
             61
             16
             2
             25
             405
             220






    七、鍛鋼截止閥 安裝說明




    截止閥的安裝與維護應注意以下事項：

        1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

        2、手輪、手柄及微動機構，不允許作起吊用。

        3、介質的流向應與閥體所示箭頭方向一致。



      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
