    J13W針型閥



    產品展示>> 截止閥>>J13W針型閥




    一、J13W針型閥 產品概述




     上海川滬閥門生產的J13W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

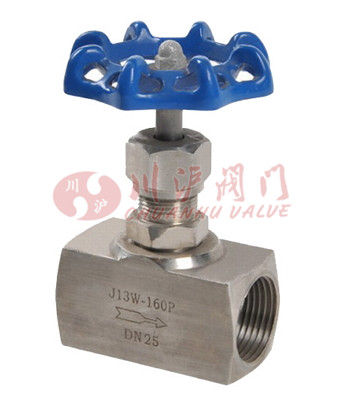

    二、J13W針型閥 產品圖片







          J13W針型閥




          J13W針型閥(不銹鋼內螺紋連接)





    三、J13W針型閥 零部件材質







          零件名稱
          閥桿，閥蓋
          閥桿，閥瓣
          填料




          J13W-16P
          鉻鎳不銹鋼
          鉻鎳不銹鋼
          聚四氟乙稀，柔性石墨




          J13W-160、J13W-40
          優質碳鋼
          鉻不銹鋼





    四、J13W針型閥 技術規范







          型號
          公稱壓力 Mpa
          試驗壓力 (Mpa)
          工作壓力(Mpa)
          工作溫度
          適用介質




          殼體
          密封(液)l
          密封(氣)




          J13W-16
          1.6
          2.4
          1.76
          0.6
          1.6
          P≤540OC
          液化石油氣水，酸，蒸汽，油品等




          J13W-40P
          4.0
          6.0
          4.4
          0.6
          4.0




          J13W-160
          16.0
          24.0
          17.6
          0.6
          16.0
          C≤425 OC




          J13W-320P
          32.0
          48.0
          35.2
          0.6
          32.0

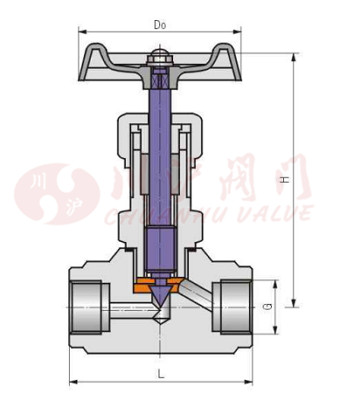

    五、J13W針型閥 結構圖







          J13W針型閥結構圖





    六、J13W針型閥 連接尺寸







          公稱直徑DN（mm）
          管螺紋
          尺
          重量




          Do
          L
          H
          H1
          d




          6
          1/4
          60
          55
          90
          100
          4
          0.63




          10
          3/8
          60
          60
          92
          102
          5
          0.65




          15
          1/2
          65
          65
          97
          107
          6
          0.8




          20
          3/4
          8
          80
          109
          121
          8
          1.07




          25
          1
          100
          90
          122
          132
          10
          1.8




          32
          11/4
          140
          128
          180
          191
          15
          5.0




          40
          11/2
          160
          148
          200
          215
          18
          7.2






      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-J13W針型閥.PDF
