    襯氟截止閥



    產品展示>> 截止閥>>襯氟截止閥




    一、襯氟截止閥 產品概述




     上海川滬閥門有限公司生產的J41F46襯氟截止閥，襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。手動襯氟截止閥被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。襯氟截止閥閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

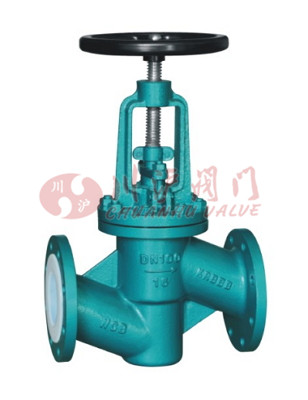

    二、襯氟截止閥 產品圖片







          襯氟截止閥




          襯氟截止閥(碳鋼襯氟法蘭連接)





    三、襯氟截止閥 產品型號







           零件名稱
           灰鑄鐵
           鑄鋼
           不銹耐酸鑄鋼
           超低碳不銹耐酸鑄閥




           Z
           C
           P
           R
           PL
           RL




           閥體/端蓋/閘板
           HT250
           WCB
           CF8
           CF8M
           CF3
           CF3M




           閥桿
           35
           2Cr13
           1Cr18Ni9
           1Cr18Ni12Mo2Ti
           00Cr18Ni10
           00Cr17Ni14Mo2




           襯里/閥座
           PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)




           填料/壓蓋
           WCB
           CF8
           CF8M
           CF3
           CF3M




           填料
           PTFE(F4)
           PTFE(F4)
           PTFE(F4)




           活節螺栓
           35
           1Cr17Ni2
           1Cr17Ni2




           閥桿螺母
           ZCuAI10Fe3
           ZCuAI10Fe3
           ZCuAI10Fe3




           緊固螺母
           45
           1Cr17Ni2
           1Cr18Ni9Ti




           螺母

           0Cr18Ni9
           0Cr18Ni9




           手輪
           WCB
           WCB
           WCB





    四、襯氟截止閥 主要參數







          設計標準
          GB12233/GB12233




          結構長度
          GB12221




          法蘭標準
          JB/T79-94




          GB9113.1-26




          檢驗試驗
          GB/T13927




          驅動方式
          手動、電動、氣動

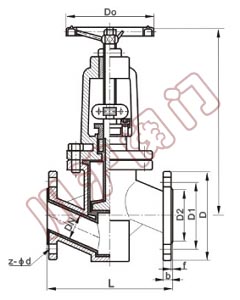

    五、襯氟截止閥 結構圖







          襯氟截止閥結構圖





    六、襯氟截止閥 連接尺寸








            公稱通徑
            標準值
            參考值




            DN(mm)
            NPS(inch)
            L
            D
            D1
            D2
            f
            b
            Z-φd
            W
            D0
            H
            WT(Kg)




            PN   1.0MPa




            15
            1/2
            130
            95
            65
            45
            2
            14
            4-φ14
            100
            235
            260
            6.5




            20
            3/4
            150
            105
            75
            55
            2
            16
            4-φ14
            100
            240
            265
            7




            25
            1
            160
            115
            85
            65
            2
            16
            4-φ14
            120
            245
            270
            7.87




            32
            11/4
            180
            135
            100
            78
            2
            18
            4-φ18
            140
            255
            285
            11




            40
            11/2
            200
            145
            110
            85
            3
            18
            4-φ18
            140
            285
            315
            13




            50
            2
            230
            160
            125
            100
            3
            20
            4-φ18
            160
            295
            330
            15




            65
            21/2
            290
            180
            145
            120
            3
            20
            4-φ18
            180
            350
            395
            23




            80
            3
            310
            195
            160
            135
            3
            22
            4-φ18
            240
            395
            445
            38




            100
            4
            350
            215
            180
            155
            3
            22
            8-φ18
            240
            450
            490
            42




            125
            5
            400
            245
            210
            185
            3
            24
            8-φ18
            280
            525
            555
            55




            150
            6
            480
            280
            240
            210
            3
            24
            8-φ23
            320
            605
            645
            77




            200
            8
            495
            335
            295
            265
            3
            26
            8-φ23
            360
            645
            765
            135




            250
            10
            622
            390
            350
            320
            3
            28
            12-φ23
            400
            685
            805
            220




            300
            12
            698
            440
            400
            368
            4
            28
            12-φ23
            400
            710
            814
            277




            350
            14
            787
            500
            460
            428
            4
            30
            16-φ23
            450
            750
            855
            320




            PN   1.6MPa




            15
            1/2
            130
            95
            65
            45
            2
            14
            4-φ14
            100
            240
            265
            7




            20
            3/4
            150
            105
            75
            55
            2
            16
            4-φ14
            100
            245
            270
            7.6




            25
            1
            160
            115
            85
            65
            2
            16
            4-φ14
            120
            250
            270
            8.2




            32
            11/4
            180
            135
            100
            78
            2
            18
            4-φ18
            140
            260
            290
            12




            40
            11/2
            200
            145
            110
            85
            3
            18
            4-φ18
            140
            285
            320
            14




            50
            2
            230
            160
            125
            100
            3
            20
            4-φ18
            160
            300
            335
            18




            65
            21/2
            290
            180
            145
            120
            3
            20
            4-φ18
            180
            355
            400
            26




            80
            3
            310
            195
            160
            135
            3
            22
            8-φ18
            240
            400
            450
            40




            100
            4
            350
            215
            180
            155
            3
            24
            8-φ18
            240
            455
            495
            50




            125
            5
            400
            245
            210
            185
            3
            26
            8-φ18
            280
            530
            560
            65




            150
            6
            480
            280
            240
            210
            3
            28
            8-φ23
            320
            610
            650
            85




            200
            8
            495
            335
            295
            265
            3
            30
            12-φ23
            360
            650
            770
            150




            250
            10
            622
            405
            355
            320
            3
            32
            12-φ25
            400
            690
            810
            245




            300
            12
            698
            460
            410
            375
            4
            34
            12-φ25
            400
            730
            845
            295






    七、襯氟截止閥 安裝說明




    截止閥的安裝與維護應注意以下事項：

        1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

        2、手輪、手柄及微動機構，不允許作起吊用。

        3、介質的流向應與閥體所示箭頭方向一致。



      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
