    鍛鋼過濾器



    產品展示>> 過濾器>>鍛鋼過濾器




    一、鍛鋼過濾器 產品概述




     上海川滬閥門有限公司生產的鍛鋼過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單/阻力小，排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

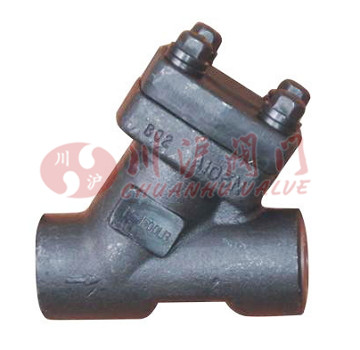

    二、鍛鋼過濾器 產品圖片







          鍛鋼過濾器




          鍛鋼過濾器(內螺紋連接)





    三、鍛鋼過濾器 技術參數







            序號
            零件名稱
            A105/F6a
            A105/F6工HFS
            LF2/304
            F11/F6aHF
            F304(L)/304(L)
            F316(L)/316(L)
            F51/51




            1
            閥體
            A105
            A105
            LF2
            F11
            F304(L)
            F316(L)
            F51




            2
            過濾網
            304
            304
            304
            304
            304(L)
            316(L)
            316(L)




            3
            銘牌
            AL
            AL
            AL
            AL
            AL
            AL
            AL




            4
            鉚釘
            H62
            H62
            H62
            H62
            H62
            H62
            H62




            5
            墊片
            304+柔性石墨
            304+柔性石墨
            304+柔性石墨
            304+柔性石墨
            304+柔性石墨
            304+柔性石墨
            304+柔性石墨




            6
            閥蓋
            A105
            A105
            LF2
            F11
            F304(L)
            F316(L)
            F51




            7
            螺栓
            B7
            B7
            L7
            B16
            B8(M)
            B8(M)
            B8M

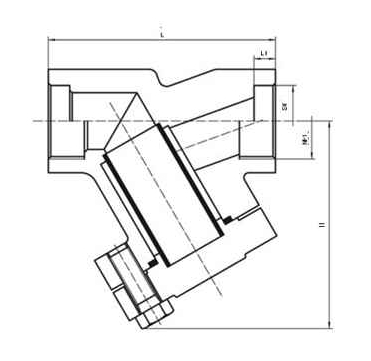

    四、鍛鋼過濾器 結構圖







          鍛鋼過濾器結構圖





    五、鍛鋼過濾器 連接尺寸




    800LB 安裝尺寸





        規格(NPS)
        R.P
        .
        1/2
        3/4
        1
        1-1/4
        1-1/2
        2
        2-1/2
        3




        F.P
        1/4
        3/8
        1/2
        3/4
        1
        1-1/4
        1-1/2
        2
        2-1/2




        結構長度
        L
        98
        98
        111
        120
        140
        140
        170
        200
        .




        中心高度(開)
        H
        70
        70
        70
        100
        110
        120
        120
        150
        .




        流道孔徑
        d
        7
        9
        13
        17.5
        30
        30
        35
        46
        .




        重量(Kg)
        2.2
        2.2
        2.1
        4.2
        8.9
        8.9
        10
        18.6
        .






    1500lb 安裝尺寸





          規格(NPS)
          F.P
          3/8
          1/2
          3/4
          1
          1-1/4
          1-1/2
          2




          結構長度
          L
          98
          111
          120
          140
          140
          170
          200




          中心高度(開)
          H
          70
          70
          100
          110
          120
          120
          150




          流道孔徑
          d
          9
          12
          15
          20
          28
          32
          40




          重量(Kg)
          2.1
          4.2
          9
          8.9
          10
          18.6
          20






      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
