    襯氟籃式過濾器



    產品展示>> 過濾器>>襯氟籃式過濾器




    一、襯氟籃式過濾器 產品概述




     襯氟籃式過濾器是本廠根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的一種新型的過濾器產品。本產品適用于：各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其他強腐蝕性介質（注：不同的襯里材料適用介質有所不同）。本產品殼體材質以碳鋼內襯氟塑料，濾網材質為F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。

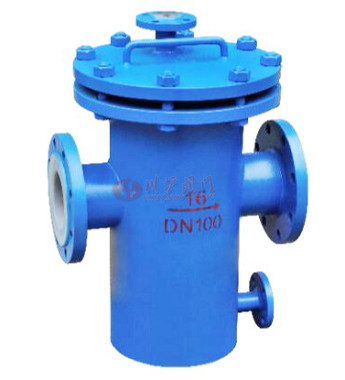

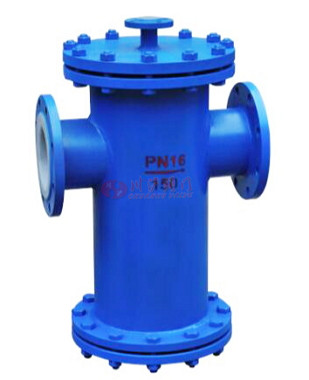

    二、襯氟籃式過濾器 產品圖片







          襯氟籃式過濾器
          襯氟籃式過濾器




          襯氟籃式過濾器
          襯氟籃式過濾器





    三、襯氟籃式過濾器 技術參數








			  技術標準Technical standard




			  設計規范Design specification
			  HG/T21637




			  結構長度Structure length
			  GB/T12221




			  法蘭尺寸Flange size
			  GB/T9113.1-2000? ASME 16.5a




			  公稱壓力試驗Nominal pressure test
			  0.6、1.0、1.6、2.5MPa? Class150




			  壓力試驗Pressure test
			  GB/T 13927-92 API 598




			  型號Model
			  Y型、藍式?Blue type






    四、襯氟籃式過濾器 閥體材質








			  序號NO.
			  零件名稱

				Part name
			  精鑄球墨鑄鐵Precision casting ductile iron


			  碳鋼

				Carbon steel
			  不銹鋼Stainless steel




			  QT
			  C
			  P
			  R
			  PL
			  RL




			  1
			  閥體Body、

				閥蓋

				Cover
			  QT 400
			  WCB
			  CF8
			  CF8M
			  CF3
			  CF3M




			  2
			  內襯材料

				Lining material
			  FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯)




			  3
			  過濾網

				Filter screen
			  PTFE(F4)




			  4
			  螺栓Bolt
			  35
			  35
			  1Cr17Ni2
			  1Cr17Ni2
			  1Cr18Ni9
			  1Cr18Ni9




			  5
			  螺母Nut
			  45
			  45
			  0Cr18Ni9
			  0Cr18Ni9
			  0Cr18Ni9
			  0Cr18Ni9

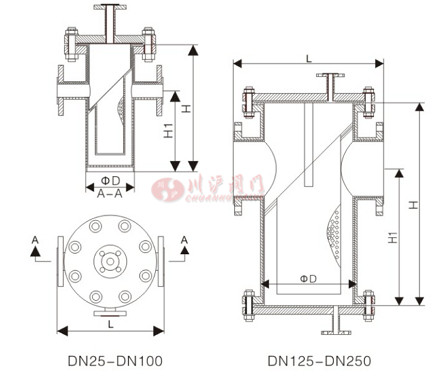

    五、襯氟籃式過濾器 結構圖







          襯氟籃式過濾器結構圖





    六、襯氟籃式過濾器 連接尺寸







		通徑
		L
		￠D
		H
		H1




		DN25
		260
		108
		330
		200




		DN32
		260
		108
		330
		200




		DN40
		260
		108
		330
		200




		DN50
		260
		108
		330
		200




		DN65
		340
		159
		430
		280




		DN80
		340
		159
		430
		280




		DN100
		400
		219
		490
		305




		DN125
		500
		273
		635
		420




		DN150
		500
		273
		635
		420




		DN200
		560
		325
		785
		525




		DN250
		660
		426
		895
		640







      注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
