襯氟Y型過濾器

產品展示>> 過濾器>>襯氟Y型過濾器

一、襯氟Y型過濾器產品概述

襯氟Y型過濾器是用在強腐蝕介質管道中，用來過濾雜質的閥門，閥體內部全襯聚四氟乙烯，濾網也使用全F4材料，杜絕介質和金屬閥體進行接觸，極大的提升了過濾器在耐腐蝕領域的使用范圍。上海川滬閥門不僅生產襯氟Y型過濾器，也生產襯氟籃式過濾器，都可以使用在強腐蝕、弱腐蝕等場合使用。

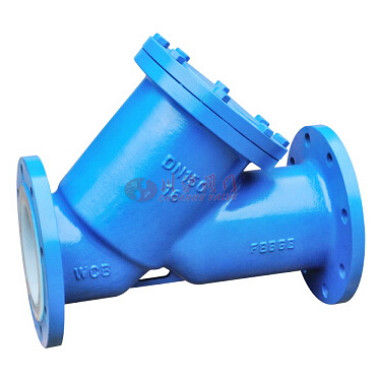

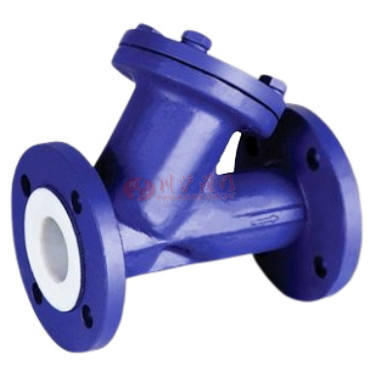

二、襯氟Y型過濾器產品圖片


襯氟Y型過濾器	襯氟Y型過濾器

三、襯氟Y型過濾器技術參數

技術標準Technical standard
設計規范Design specification	HG/T21637
結構長度Structure length	GB/T12221
法蘭尺寸Flange size	GB/T9113.1-2000? ASME 16.5a
公稱壓力試驗Nominal pressure test	0.6、1.0、1.6、2.5MPa? Class150
壓力試驗Pressure test	GB/T 13927-92 API 598
型號Model	Y型、藍式?Blue type

四、襯氟Y型過濾器閥體材質

序號NO.	零件名稱 Part name	精鑄球墨鑄鐵Precision casting ductile iron	碳鋼 Carbon steel	不銹鋼Stainless steel
序號NO.	零件名稱 Part name	QT	C	P	R	PL	RL
1	閥體Body、閥蓋 Cover	QT 400	WCB	CF8	CF8M	CF3	CF3M
2	內襯材料 Lining material	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯)
3	過濾網 Filter screen	PTFE(F4)
4	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
5	螺母Nut	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

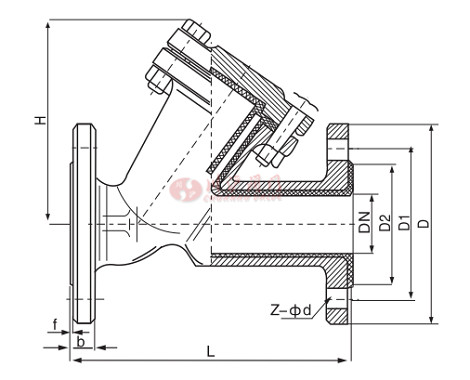

五、襯氟Y型過濾器結構圖

襯氟Y型過濾器結構圖

六、襯氟Y型過濾器連接尺寸

公稱通徑		主要尺寸Main dimensions																參考值 Reference value
DN	NPS	L	L1	D	D1	D2	f	b	Z-￠d	L	L1	D	D1	D2	f	b	Z-￠d	H	H1
mm	inch	PN1.0MPa								PN1.6MPa
15	1/2	150	160	95	65	45	3	16	4-14	150	160	95	65	45	3	16	4-14	70	150
20	3/4	150	170	105	75	55	3	18	4-14	150	170	105	75	55	3	18	4-14	70	160
25	1	160	180	115	85	65	3	18	4-14	160	180	115	85	65	3	18	4-14	80	160
32	11/4	180	200	140	100	75	3	18	4-18	160	200	140	100	75	3	18	4-18	85	160
40	11/2	200	260	150	110	85	3	18	4-18	200	260	150	110	85	3	18	4-18	90	170
50	2	230	260	165	125	100	3	18	4-18	220	260	165	125	100	3	18	4-18	110	170
65	21/2	290	330	185	145	120	3	18	4-18	290	330	185	145	120	3	18	4-18	115	210
80	3	310	340	200	160	135	3	20	8-18	310	340	200	160	135	3	20	8-18	135	250
100	4	350	400	220	180	155	3	20	8-18	350	400	220	180	155	3	20	8-18	155	300
125	5	400	480	250	210	185	4	22	8-18	400	480	250	210	185	4	22	8-18	250	350
150	6	480	500	285	240	210	4	22	8-22	480	500	285	240	210	4	22	8-22	285	400
200	8	600	560	340	295	265	4	24	8-22	550	560	340	295	265	4	24	12-22	360	450

DN	NPS	L	L1	D	D1	D2	f	b	Z-￠d	參考值 Reference value
mm	inch	PN2.5MPa								H	H1
15	1/2	150	160	95	65	45	3	16	4-14	70	150
20	3/4	150	170	105	75	55	3	18	4-14	70	160
25	1	160	180	115	85	65	3	18	4-14	80	160
32	11/4	180	200	140	100	75	3	18	4-18	85	170
40	11/2	200	260	150	110	85	3	18	4-18	90	170
50	2	230	260	165	125	100	3	20	4-18	110	170
65	21/2	290	330	185	145	120	3	22	8-18	115	210
80	3	310	340	200	160	135	3	24	8-18	135	250
100	4	350	400	235	190	155	3	24	8-22	155	300
125	5	400	480	270	220	185	4	26	8-26	250	350
150	6	480	500	300	250	210	4	28	8-26	285	400
200	8	600	560	360	310	275	4	30	12-26	360	450

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
