精小型電動執行器 VA3000
一、精小型電動執行器 VA3000 產品概述
? VA3000是一種電子機械產品，與小型直行程閥門配用，有220V電源及4-20mA控制信號即可實現智能控制，此執行器體積小、重量輕、功能強、伺服放大器內裝、操作方便。該執行機構為比例調節型舉動器，可實現對閥門介質流量的等百分比或等線性調節，其最大優點在于可根據不同口徑閥門（閥門行程≤50mm），當通過撥碼開關設定完輸入/輸出信號后，只需按一下自適應按鈕就可以自動設定不同閥門的上下極限位置和死區電壓等參數。同時該驅動器的控制精度高達0.8%，在國內HVAC行業中占有絕對領先的地位。

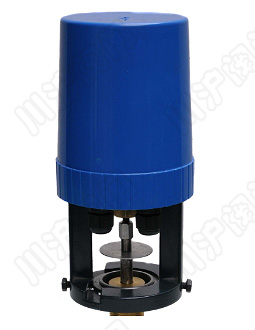

二、精小型電動執行器 VA3000 產品圖片
 |
| 精小型電動執行器_VA3000 |
三、精小型電動執行器 VA3000 產品特點
1、220V交流電壓的同步逆轉馬達，磁性離合器。
2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。?
3、閥動位置指示器。?
4、可附加兩個輔助性開關及手動控制桿。?
5、具有電器控制限位功能。?
6、正反作用設置。?
7、手動和自動功能。?
8、斷線保護功能。?
四、精小型電動執行器 VA3000 選型參數
| 型 號 | VA3100(VA-3200) | VA3102(VA-3202) | |
|---|---|---|---|
| 運作 / 控制 | 可逆的，遞增控制 | 比例式控制正向或逆轉 | |
| 電子線路 | -------- | 電源：24VAC±10% 可選擇輸入訊號的范圍： 0～10VDC 4～20mA 00輸入阻抗：100kΩ |
|
| 馬達種類型 | 同步，附有磁性離合器 | ||
| 馬達的電量級數 | 24VAC 50/60Hz 5.5VA | ||
| 電路所需功率 | --------- | 2VA | |
| 正常情況下的扭力 | VA-31系列為1000牛頓,VA-32系列為1500牛頓 | ||
| 所用材料 | 齒輪 | 不銹鋼，黃銅 | |
| 減速器下板 | 鍍鋅鋼 | ||
| 支架 | 壓鑄鋁合金 | ||
| 外殼 | 阻燃ABS工程塑料 | ||
| 全行程時間 | VA-31xx系列時：當頻率為 50Hz，每毫米需4.6秒 當頻率為 60Hz，每毫米需3.8秒 VA-32xx系列時：當頻率為 50Hz，每毫米需7.77秒 當頻率為 60Hz，每毫米需6.45秒 |
||
| 室溫限制 | 運作 | - 5 ～+ 55℃ | |
| 儲存 | - 20～+ 65℃ | ||
| 最大相對濕度 | 不結露 | 90%不結露 | |
| 電子卡片 | -------- | 用截面為 1.5 mm2電線接末端部分 | |
| 廠方較定 | -------- | 22mm行程 信號丟失位置:上 | |
| 附件 | 鎖緊螺母、刻度標尺、刻度指示器 選配件:手動輪,行程終點斷電開關K | ||
| 凈 重 | 1.1Kg | 1.15Kg | |
五、精小型電動執行器 VA3000 運行
執行機構是由一雙向同步電機驅動，并帶磁性離合器。電機通過電機轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當電機沒有電流通過時能穩定地停頓在任何一點。
執行機構的遞增式或比例式控制器所發的訊號能使電機順時針轉動或逆時針轉動。
VA-3102執行機構附有一跳線可提供15mm /17mm 、19mm 及22mm的行程，出廠時選用22mm的行程，如供應時廠方已裝置在閥體上那便會按閥行程大小作配合。
VA-3102執行機構備有0～10V或4～20mA直流控制信號模式的跳線，用于選擇適當?shù)目刂颇Ｊ?。另外還有一個跳線用以確定正向(RA)或逆轉(DA)運作。

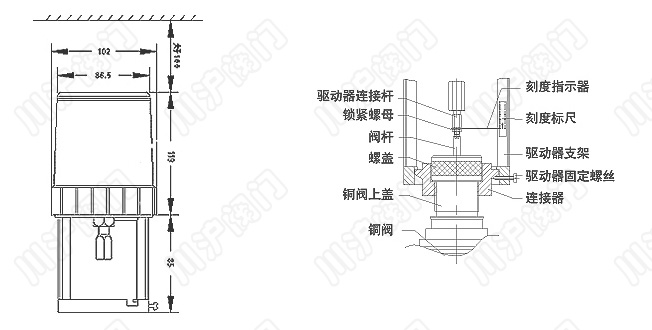

五、精小型電動執行器 VA3000 外形尺寸
 |
五、精小型電動執行器 VA3000 安裝及調試
1.將執行機構支架套在銅閥連接器上，旋緊執行機構固定螺絲。
2.將閥桿提起，并將刻度指示器套入閥桿，接著轉動執行機構連接桿使其旋入閥桿中。調整好位置后，用扳手將鎖緊螺母鎖緊。
3.通電使銅閥關閉，將刻度標尺關閉刻線與刻度指示器對準，并將刻度標尺可靠地貼于執行機構支架上。
4.安裝時，應優先考慮垂直安裝，且應留下足夠的空間以作維修閥時卸去執行機構之用。
5.根據控制需要選定工作方式(RA/DA)，RA為正比例工作方式，DA為反比例工作方式。RA具體表現為0V或4mA使閥桿運行至閥門的上端；DA工作方式與RA相反。VA-3102出廠設定為RA的工作方式，如需改為DA的工作方式可將J4上的跳插拔出插進J1上。
6.閥桿運行至閥門上端關閉的閥門一般采取DA的工作方式。閥桿運行至閥門下端關閉的閥門一般采取RA的工作方式。
7.根據控制信號的類別可通過J3的跳選擇用0～10V或4～20mA的控制方式。VA-3102出廠設定為0～10V的工作方式，如需改為4～20mA的工作方式可將J3上的V連接的跳插拔出插進與A連接上。
8.根據不同的閥門選擇執行機構的行程，出廠設定為22mm，可通過J5上的跳插選擇，具體方式為將J522mm上的跳插拔出按照閥門的行程插進對應的位置。
9.通過控制器分別輸出最大和最小信號，檢查閥門是否在該信號時對應分別是在全開或全關的位置，如果不對應可調整執行機構與閥桿的連接螺絲。
五、精小型電動執行器 VA3000 使用須知
1.當修理執行機構時，必須把電源關閉，以防損壞機件或造成漏電引致傷亡。
2.當接上電源時，切勿試圖連接或拆卸電線。
3.執行機構必須予以保護，防止漏水而損壞內部機件和電機。
4.執行機構不可被隔熱材料所覆蓋。
