    HQ防爆電動執行器


    產品展示>> 角行程電動執行器>>HQ防爆電動執行器




    一、HQ防爆電動執行器 產品概述




            上海川滬閥門有限公司生產的是引進韓國新技術用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭矩達4000 NoM。該產品已獲得CE與防爆認證證書，產品質量具有保障。

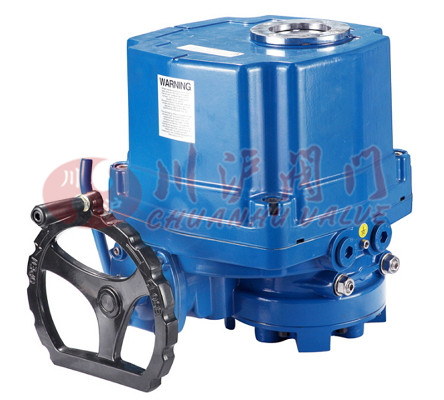

    二、HQ防爆電動執行器 產品圖片






                	HQ防爆電動執行器




                	HQ防爆電動執行器






    三、HQ防爆電動執行器 產品特點



    1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

              2．電機-全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

              3．手動結構-手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

              4．指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

              5．干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

              6．限位開關-機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

              7．扭距開關-（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）

              8．自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。

              9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不會脫落。

              10．安裝-底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。11．線路-控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

              12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，使用壽命長。

            13．PCU板-結構緊湊合理，將PCU板內置于機殼內。


    四、HQ防爆電動執行器 技術參數






                  型號
                  大輸出扭距
                  動作時間

                    60/50HZ
                  大軸徑
                  電機F級
                  額定電流（A）50HZ
                  手輪轉數
                  重量




                  單相
                  三相




                  N·m
                  90°
                  mm
                  W
                  110V
                  220V
                  380V
                  440V
                  N
                  kg




                  HQ-008
                  80
                  13/16
                  φ20
                  15
                  1.20
                  0.45
                  N/A
                  N/A
                  10
                  7.4




                  HQ-015
                  150
                  21/25
                  φ22
                  40
                  1.65
                  0.88
                  0.31
                  0.30
                  11
                  13




                  HQ-020
                  200
                  21/25
                  φ22
                  40
                  1.67
                  0.89
                  0.31
                  0.30
                  11
                  13




                  HQ-030
                  300
                  26/31
                  φ35
                  40
                  1.85
                  0.92
                  0.35
                  0.34
                  13.5
                  23




                  HQ-050
                  500
                  26/31
                  φ35
                  90
                  3.60
                  1.55
                  0.59
                  0.58
                  13.5
                  24




                  HQ-060
                  600
                  26/31
                  φ35
                  90
                  3.65
                  1.60
                  0.60
                  0.59
                  13.5
                  24




                  HQ-080
                  800
                  31/37
                  φ45
                  180
                  4.10
                  2.15
                  0.85
                  0.79
                  16.5
                  29




                  HQ-120
                  1200
                  31/37
                  φ45
                  180
                  4.20
                  2.35
                  0.87
                  0.81
                  16.5
                  29




                  HQ-200
                  2000
                  93/112
                  φ65
                  180
                  4.10
                  2.15
                  0.85
                  0.79
                  49.5
                  78




                  HQ-300
                  3000
                  93/112
                  φ65
                  180
                  4.20
                  2.35
                  0.87
                  0.81
                  49.5
                  78

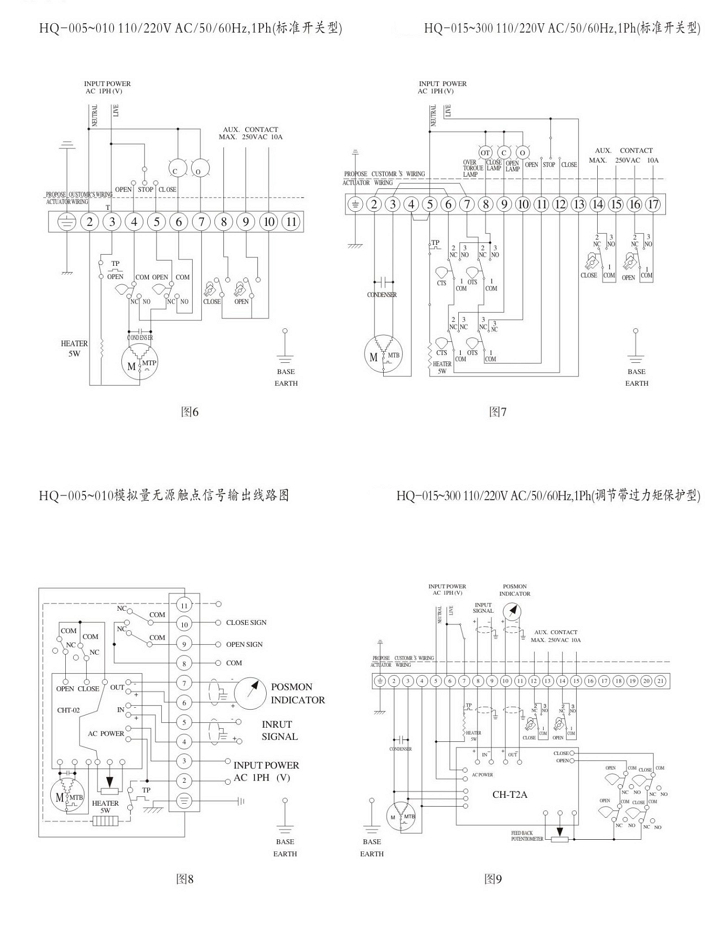

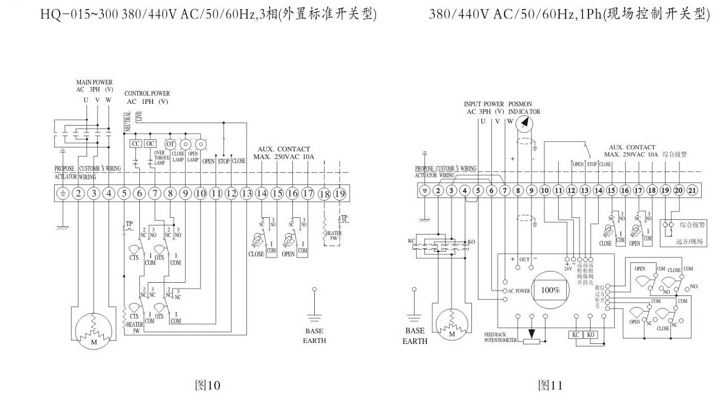

    五、HQ防爆電動執行器 接線圖






                	HQ防爆電動執行器接線圖




                	HQ防爆電動執行器接線圖







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
