Z型多回轉電動執行器
一、Z型多回轉電動執行器 產品概述
上海川滬閥門有限公司生產的多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
Z型多回轉電動執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
Z型多回轉電動執行器的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。
二、Z型多回轉電動執行器 產品圖片
 |
 |

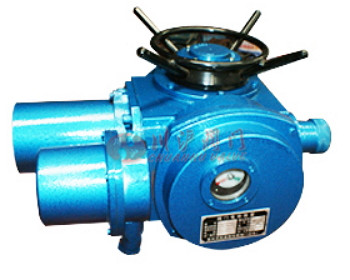

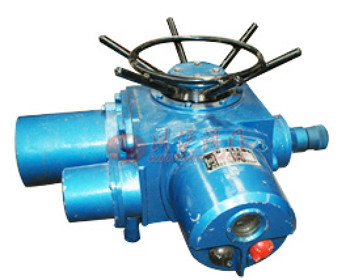

| Z型多回轉電動執行器(普通型) | Z型多回轉電動執行器(智能一體化) |
三、Z型多回轉電動執行器 工作環境和主要技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘 （特殊訂貨30分鐘）。
四、Z型多回轉電動執行器 技術參數
| 型號規格 | 公稱轉矩（N·m） | 公稱推力（KN） | 大閥桿直徑 | 大轉圈數（圈） | 手動 速比 |
輸出轉速（r/min） |
電機功率（KW） | 參考重量（Kg） |
|---|---|---|---|---|---|---|---|---|
| Z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |
| Z15 | 150 | 24/36 | 0.37/0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |
| Z30 | 300 | 18/24 | 0.55/0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) |
24/36 | 1.1/1.5 | 110 |
| Z60 | 600 | 24/36 | 1.5/2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) |
24/36 | 2.2/3 | 139 |
| Z120 | 1200 | 24/36 | 3/4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
| Z250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
| Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |
| Z500 | 5000 | 18/24 | 10/15 | 350 |

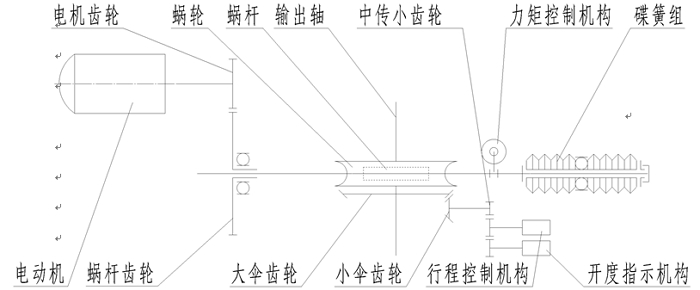

五、Z型多回轉電動執行器 傳動原理
 |

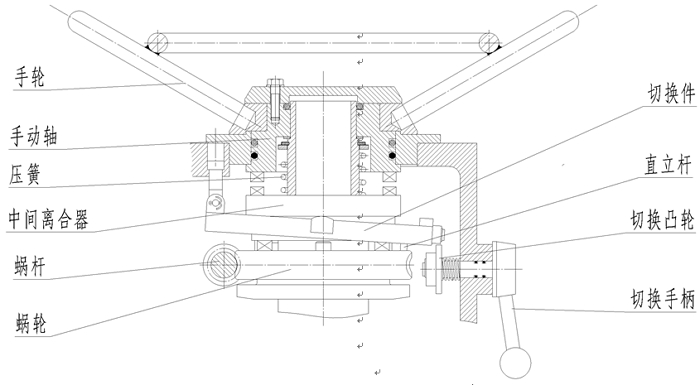

六、Z型多回轉電動執行器 手—電動切換機構
 |
七、Z型多回轉電動執行器 接線圖
 |
 |

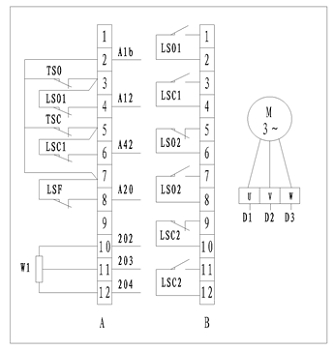

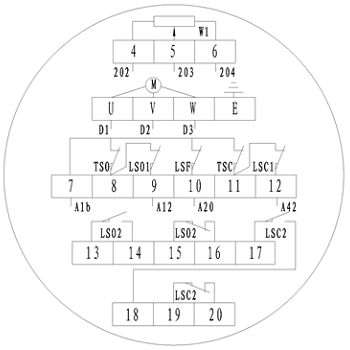

| Z型多回轉電動執行器(戶外型端子接線圖) | Z型多回轉電動執行器(隔爆型端子接線圖) |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
