氣動通風蝶閥
一、氣動通風蝶閥 產品概述
上海川滬閥門有限公司生產的氣動通風蝶閥D641W氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便，641W氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
適用場景:
D641W氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。適用于工業、冶金、環保等管道作通風調節介質流量之用。
二、氣動通風蝶閥 產品圖片
 |
 |

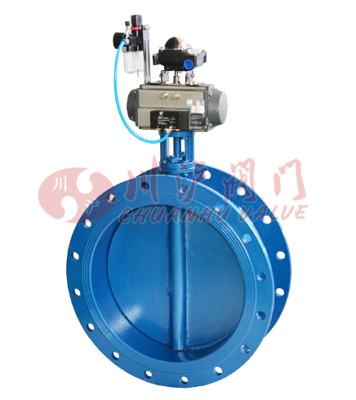

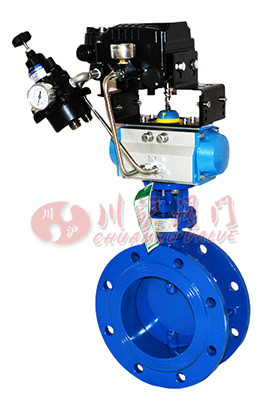

| 氣動通風蝶閥(碳鋼配開關型附件) | 氣動通風蝶閥(帶定位器,調節流量大小) |
三、氣動通風蝶閥 零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 氟塑料、柔性石墨 |
四、氣動通風蝶閥 技術參數
| 閥體形式 | 鋼板焊接閥體 |
|---|---|
| 公稱通徑 | DN50～2000mm |
| 公稱壓力 | PN0.25、0.6、1.0 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
五、氣動通風蝶閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動通風蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
| 密封試驗 | ≤1.5%泄漏量 |
|||
| 適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
| 適用溫度 | -40～+800℃ | |||

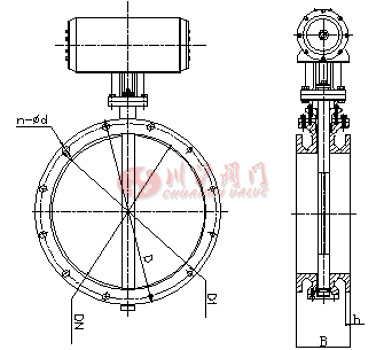

七、氣動通風蝶閥 結構圖
 |
八、氣動通風蝶閥 連接尺寸
| DN | D1 | D | B | b | n-d |
|---|---|---|---|---|---|
| DN200 | 280 | 320 | 140 | 14 | 8—18 |
| DN250 | 335 | 375 | 140 | 14 | 12-18 |
| DN300 | 395 | 440 | 170 | 14 | 12-22 |
| DN400 | 495 | 540 | 190 | 16 | 16-22 |
| DN500 | 600 | 645 | 190 | 18 | 16-22 |
| DN600 | 705 | 755 | 210 | 20 | 20-26 |
| DN700 | 810 | 860 | 210 | 20 | 24-26 |
| DN800 | 860 | 900 | 210 | 20 | 24-30 |
| DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
| DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
| DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
| DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
| DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
| DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
| DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
| DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
| DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
| DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
| DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
| DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
| DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
| DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動通風蝶閥.PDF
